LABORATORINIS DARBAS
MODULIUOTŲ SIGNALŲ SPEKTRŲ TYRIMAS

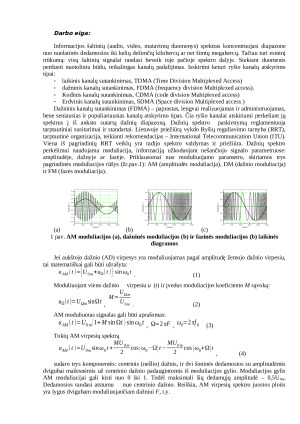

Darbo eiga:
Informacijos šaltinių (audio, video, matavimų duomenys) spektras koncentruojasi diapazone
nuo nuolatinės dedamosios iki kelių dešimčių kilohercų ar net šimtų megahercų. Tačiau turi esminį
trūkumą: visų šaltinių signalai randasi beveik toje pačioje spektro dalyje. Siekiant duomenis
perduoti nuotoliniu būdu, reikalingas kanalų padalijimas. Isskirtini keturi ryšio kanalų atskyrimo
tipai:
laikinis kanalų sutankinimas, TDMA (Time Division Multiplexed Access)
dažninis kanalų sutankinimas, FDMA (frequency division Multiplexed access).
Kodinis kanalų sutankinimas, CDMA (code division Multiplexed access)
Erdvinis kanalų sutankinimas, SDMA (Space division Multiplexed access )
Dažninis kanalų sutankinimas (FDMA) – paprastas, lengvai realizuojamas ir administruojamas,
bene seniausias ir populiariausias kanalų atskyrimo tipas. Čia ryšio kanalai atskiriami perkeliant jų
spektrus į iš anksto sutartą dažnių diapazoną. Dažnių spektro paskirstymą reglamentuoja
tarptautiniai susitarimai ir standartai. Lietuvoje priežiūrą vykdo Ryšių reguliavimo tarnyba (RRT),
tarptautinė organizacija, teikianti rekomendacijas – International Telecommunication Union (ITU).
Viena iš pagrindinių RRT veiklų yra radijo spektro valdymas ir priežiūra. Dažnių spektro
perkėlimui naudojama moduliacija, informaciją užkoduojant nešančiojo signalo parametruose:
amplitudėje, dažnyje ar fazėje. Priklausomai nuo moduliuojamo parametro, skiriamos trys
pagrindinės moduliacijos rūšys (žr.pav.1): AM (amplitudės moduliacija), DM (dažnio moduliacija)
ir FM (fazės moduliacija).
