Metalinės konstrukcijos. Kompleksinis projektas

Ištrauka

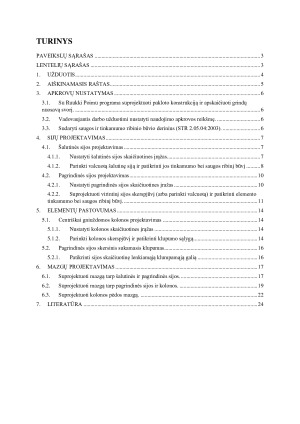

TURINYS
PAVEIKSLŲ SĄRAŠAS 3
LENTELIŲ SĄRAŠAS 3
1. UŽDUOTIS 4
2. AIŠKINAMASIS RAŠTAS 5
3. APKROVŲ NUSTATYMAS 6
3.1. Su Ruukki Poimu programa suprojektuoti pakloto konstrukciją ir apskaičiuoti grindų
nuosavą svorį. 6
3.2. Vadovaujantis darbo užduotimi nustatyti naudojimo apkrovos reikšmę. 6
3.3. Sudaryti saugos ir tinkamumo ribinio būvio derinius (STR 2.05.04:2003). 6

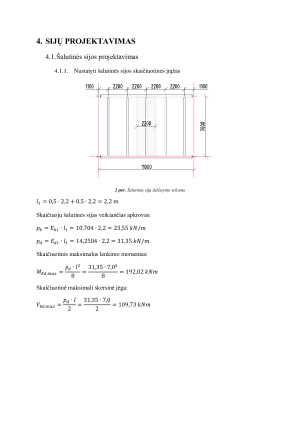

4. SIJŲ PROJEKTAVIMAS 7
4.1. Šalutinės sijos projektavimas 7
4.1.1. Nustatyti šalutinės sijos skaičiuotines įrąžas 7

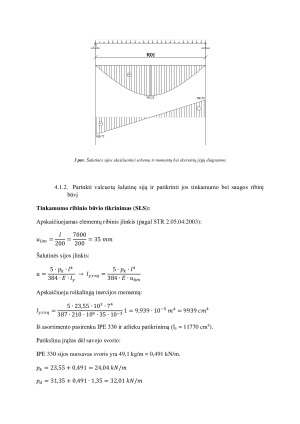

4.1.2. Parinkti valcuotą šalutinę siją ir patikrinti jos tinkamumo bei saugos ribinį būvį 8

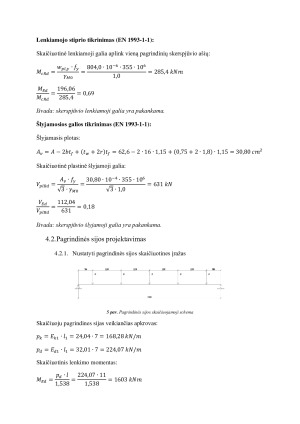

4.2. Pagrindinės sijos projektavimas 10
4.2.1. Nustatyti pagrindinės sijos skaičiuotines įražas 10
4.2.2. Suprojektuoti virintinį sijos skerspjūvį (arba parinkti valcuotą) ir patikrinti elemento
tinkamumo bei saugos ribinį būvį. 11
5. ELEMENTŲ PASTOVUMAS 14
5.1. Centriškai gniuždomos kolonos projektavimas 14
5.1.1. Nustatyti kolonos skaičiuotines įrąžas 14
5.1.2. Parinkti kolonos skerspjūvį ir patikrinti klupumo sąlygą 14
5.2. Pagrindinės sijos skersinis sukamasis klupumas 16
5.2.1. Patikrinti sijos skaičiuotinę lenkiamąją klumpamąją galią 16
6. MAZGŲ PROJEKTAVIMAS 17
6.1. Suprojektuoti mazgą tarp šalutinės ir pagrindinės sijos. 17
6.2. Suprojektuoti mazgą tarp pagrindinės sijos ir kolonos. 19
6.3. Suprojektuoti kolonos pėdos mazgą. 22
7. LITERATŪRA 24

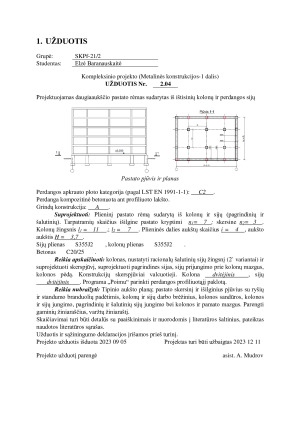

1. UŽDUOTIS
Kompleksinio projekto (Metalinės konstrukcijos-1 dalis)
UŽDUOTIS Nr. 2.04
Projektuojamas daugiaaukščio pastato rėmas sudarytas iš ištisinių kolonų ir perdangos sijų
Pastato pjūvis ir planas
Perdangos apkrauto ploto kategorija (pagal LST EN 1991-1-1): C2 .
Perdanga kompozitinė betonuota ant profiliuoto lakšto.
Grindų konstrukcija: A .
Suprojektuoti: Plieninį pastato rėmą sudarytą iš kolonų ir sijų (pagrindinių ir
šalutinių). Tarpatramių skaičius išilgine pastato kryptimi n1= 7 ; skersine n2= 3 .
Kolonų žingsnis l1 = 11 .; l2 = 7 . Plieninės dalies aukštų skaičius i = 4 , aukšto
aukštis H = 3,7 .
Sijų plienas S355J2 , kolonų plienas S355J2 .
Betonas C20/25 .
Reikia apskaičiuoti: kolonas, nustatyti racionalų šalutinių sijų žingsnį (2` variantai) ir
suprojektuoti skerspjūvį, suprojektuoti pagrindines sijas, sijų prijungimo prie kolonų mazgus,
kolonos pėdą. Konstrukcijų skerspjūviai valcuotieji. Kolona dvitėjinis , sijų
dvitėjinis . Programa „Poimu“ parinkti perdangos profiliuotąjį paklotą.
Reikia nubraižyti: Tipinio aukšto planą; pastato skersinį ir išilginius pjūvius su ryšių
ir standumo branduolių padėtimis, kolonų ir sijų darbo brėžinius, kolonos sandūros, kolonos
ir sijų jungimo, pagrindinių ir šalutinių sijų jungimo bei kolonos ir pamato mazgus. Parengti
gaminių žiniaraščius, varžtų žiniaraštį.
Skaičiavimai turi būti detalūs su paaiškinimais ir nuorodomis į literatūros šaltinius, pateiktas
naudotos literatūros sąrašas.
Užduotis ir sąžiningumo deklaracijos įrišamos prieš turinį.
Projekto užduotis išduota 2023 09 05 Projektas turi būti užbaigtas 2023 12 11
Projekto užduotį parengė asist. A. Mudrov

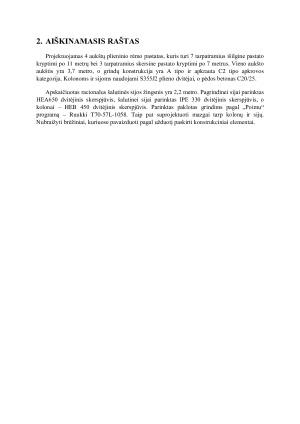

2. AIŠKINAMASIS RAŠTAS
Projektuojamas 4 aukštų plieninio rėmo pastatas, kuris turi 7 tarpatramius išilgine pastato
kryptimi po 11 metrų bei 3 tarpatramius skersine pastato kryptimi po 7 metrus. Vieno aukšto
aukštis yra 3,7 metro, o grindų konstrukcija yra A tipo ir apkrauta C2 tipo apkrovos
kategorija. Kolonoms ir sijoms naudojami S355J2 plieno dvitėjai, o pėdos betonas C20/25.
Apskaičiuotas racionalus šalutinės sijos žingsnis yra 2,2 metro. Pagrindinei sijai parinktas
HEA650 dvitėjinis skerspjūvis, šalutinei sijai parinktas IPE 330 dvitėjinis skerspjūvis, o
kolonai – HEB 450 dvitėjinis skerspjūvis. Parinktas paklotas grindims pagal „Poimu“
programą – Ruukki T70-57L-1058. Taip pat suprojektuoti mazgai...
