MEDINIŲ KONSTRUKCIJŲ PROJEKTAVIMAS
Kursinis darbas

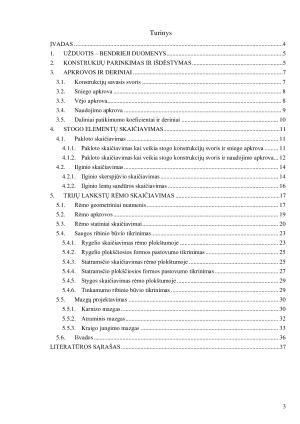

Turinys
ĮVADAS 4
1. UŽDUOTIS – BENDRIEJI DUOMENYS 5
2. KONSTRUKIJŲ PARINKIM AS IR IŠDĖSTYMAS 5
3. APKROVOS IR DERINIAI 7
3.1. Konstrukcijų savasis svoris 7
3.2. Sniego apkrova 8
3.3. Vėjo apkrova 8
3.4. Naudojimo apkrova 9
3.5. Daliniai patikimumo koeficientai ir deriniai 10
4. STOGO ELEMENTŲ SKAIČ IAVIMAS 11
4.1. Pakloto skaičiavimas 11
4.1.1. Pakloto skaičiavimas kai veikia stogo konstrukcijų svoris ir sniego apkrova 11
4.1.2. Pakloto skaičiavimas kai veikia stogo konstrukcijų svoris ir naudojimo apkrova 12
4.2. Ilginio skaičiavimas 14
4.2.1. Ilginio skerspjūvio skaičiavimas 14
4.2.2. Ilginio lentų sandūros skaičiavimas 16
5. TRIJŲ LANKSTŲ RĖMO SKAIČIAVIMAS 17
5.1. Rėmo geometriniai matmenis 17
5.2. Rėmo apkrovos 19
5.3. Rėmo statiniai skaičiavimai 20
5.4. Saugos ribinio būvio tikrinimas 23
5.4.1. Rygelio skaičiavimas rėmo plokštumoje 23
5.4.2. Rygelio plokščiosios formos pastovumo tikrinimas 25
5.4.3. Statramsčio skaičiavimas rėmo plokštumoje 25
5.4.4. Statramsčio plokščiosios formos pastovumo tikrinimas 27
5.4.5. Stygos skaičiavimas rėmo plokštumoje 29
5.4.6. Tinkamumo ribinio būvio tikrinimas 29
5.5. Mazgų projektavimas 30
5.5.1. Karnizo mazgas 30
5.5.2. Atraminis mazgas 32
5.5.3. Kraigo jungimo mazgas 33
5.6. Išvados 36
LITERATŪROS SĄRAŠAS 37

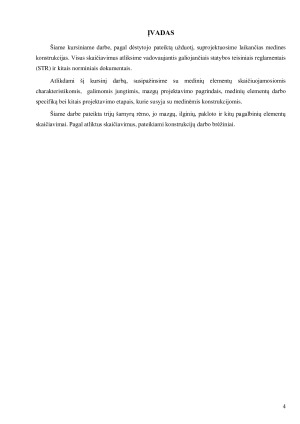

ĮVADAS
Šiame kursiniame darbe, pagal dėstytojo pateiktą užduotį, suprojektuosime laikančias medines
konstrukcijas. Visus skaičiavimus atliksime vadovaujantis galiojančiais statybos teisiniais reglamentais
(STR) ir kitais norminiais dokumentais.
Atlikdami šį kursinį darbą, susipažinsime su medinių elementų skaičiuojamosiomis
charakteristikomis, galimomis jungtimis, mazgų projektavimo pagrindais, medinių elementų darbo
specifiką bei kitais projektavimo etapais, kurie susyja su medinėmis konstrukcijomis.
Šiame darbe pateikta trijų šarnyrų rėmo, jo mazgų, ilginių, pakloto ir kitų pagalbinių elementų
skaičiavimai. Pagal atliktus skaičiavimus, pateikiami konstrukcijų darbo brėžiniai.

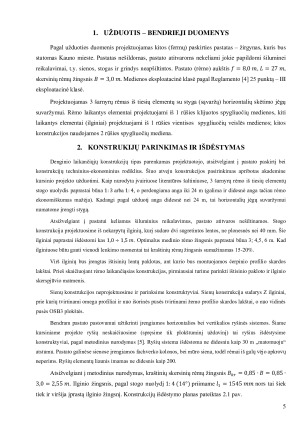

1. UŽDUOTIS – BENDRIEJI DUOMENYS
Pagal užduoties duomenis projektuojamas kitos (fermų) paskirties pastatas – žirgynas, kuris bus
statomas Kauno mieste. Pastatas nešildomas, pastato atitvaroms nekeliami jokie papildomi šiluminei
reikalavimai, t.y. sienos, stogas ir grindys neapšiltintos. Pastato (rėmo) aukštis,
skersinių rėmų žingsnis. Medienos eksploatacinė klasė pagal Reglamento [4] 25 punktą – III
eksploatacinė klasė.
Projektuojamas 3 šarnyrų rėmas iš tiesių elementų su styga (sąvaržą) horizontalių skėtimo jėgų
suvaržymui. Rėmo laikantys elementai projektuojami iš 1 rūšies klijuotos spygliuočių medienos, kiti
laikantys elementai (ilginiai) projektuojami iš 1 rūšies vientisos spygliuočių veislės medienos; kitos
konstrukcijos naudojamos 2 rūšies spygliuočių mediena.
2. KONSTRUKIJŲ PARINKIM AS IR IŠDĖSTYMAS
Denginio laikančiųjų konstrukcijų tipas parenkamas projektuotojo, atsižvelgiant į pastato paskirtį bei
konstrukcijų techninius-ekonominius rodiklius. Šiuo atveju konstrukcijos pasirinkimas apribotas akademine
kursinio projekto užduotimi. Kaip nurodyta įvairiuose literatūros šaltiniuose, 3 šarnyrų rėmo iš tiesių elementų
stogo nuolydis paprastai būna 1:3 arba 1:4, o perdengiama anga iki 24 m (galima ir didesnė anga tačiau rėmo
ekonomiškumas mažėja). Kadangi pagal užduotį anga didesnė nei 24 m, tai horizontalių jėgų suvaržymui
numatome įrengti stygą.

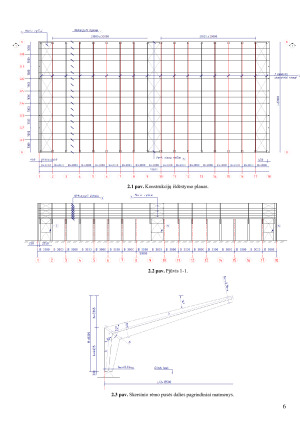

Atsižvelgiant į pastatui keliamus šiluminius reikalavimus, pastato atitvaros nešiltinamos. Stogo
konstrukcija projektuosime iš nekarpytų ilginių, kurį sudaro dvi sugretintos lentos, ne plonesnės nei 40 mm. Šie ilginiai paprastai išdėstomi kas 1,0÷1,5. Optimalus medinio rėmo žingsnis paprastai būna 3; 4,5, 6 m. Kadilginiuose būtu gauti vienodi lenkimo momentai tai kraštinių rėmų žingsnis sumažinamas 15-20%.
Virš ilginių bus įrengtas ištisinių lentų paklotas, ant kurio bus montuojamos čerpinio profilio skardos
lakštai. Prieš skaičiuojant rėmo laikančiąsias konstrukcijas,...
