MAP ir MAF jutiklio prijungimas ir matavimas

Ištrauka

Laboratorinis darbas
MAP ir MAF jutiklio prijungimas ir matavimas

Darbo tikslas: Išsiaiškinti MAP jutiklio veikimo principus bei išėjimo signalo priklausomybę nuo
išretėjimo dydžio.

Darbo eiga:

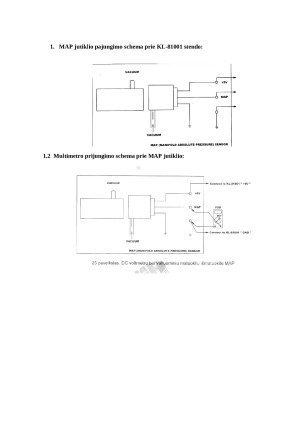

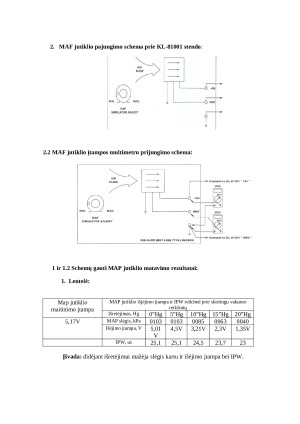

1.Schemos: prijungėme maitinimo įtampą. „+5V“ gnybta prijungėme prie KL-81001 „+5V“
gnybto. „MAP“ gnybtą prijungėme prie KL81001 „MAP“ gnybto. „įžeminimo„ gnybtą
prijungėme prie KL-81001 „GND“ gnybto. Pasukome raktelį ir po to su testeriu patikrinome
ar ateina +5V įtampa į modulį testerį nustatę į nuolatinės srovės padėtį ir prijungę prie
įžeminimo ir +5V gnybto  Prie jutiklio vakuuminio vamzdžio prijungėme vakuuminę pompa.
Prie MAP ir „įžeminimo“gnybtų prijungėme testerį, kurį nustatėme į nuolatinės įtampos
matavimo režimą.. Keisdami vakuuminės pompos rodmenis nuo 0”Hg iki 20”Hg, kas 5”Hg
stebėjome testerio parodymus, MAP slėgio ir IPW laiko parodymus KL-81001 LCD ekrane.
Duomenis surašėme į lentelę.

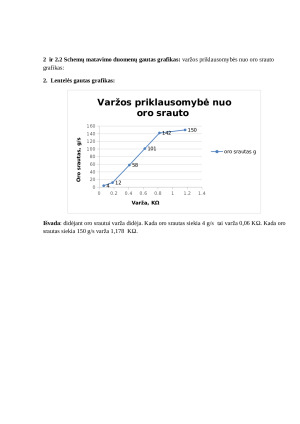

2.Schemos: Pamatavome MAF maksimalią varžą. Nustatėme testerį taip, kad jis matuotu
varžą. Testerį prijungėme tarp „įžeminimo“ ir„+5V“ gnybtu pamatavome MAF jutiklio
varžą. Duomenys įrašėme į  lentelę.Prijungėme maitinimo įtampą. „+5V“ gnybta prijungėme
prie KL-81001 „+5V“ gnybto. „MAF“ gnybtą prijungėme prie prie KL-81001 „MAF“
gnybto. „įžeminimo„ gnybtą prijunkite prie KL-81001 „GND“ gnybto. Įsitikinome ar
teisingai atlikome sujungimus KL-81001 stendo ir KL 83003 modulio. Pasukome variklio
užvedimo raktelį. Patikrinome ar ateina į modulį 5V įtampa. Tuo tikslų testerį nustatėme į
nuolatinės įtampos matavimo režimą pamatavome įtampa tarp „+5V“ ir „įžeminimo“gnybtų.

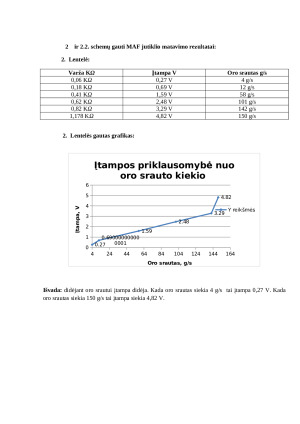

Maitinimo įtampos vertę įrašėme į lentelę, pamatavome MAF jutiklio išėjimo įtampos kitimo
diapazoną, įtampos priklausomybę nuo oro srauto. Nustatėme testerį taip, kad jis matuotu
nuolatinę DCV įtampą. Jutiklio DCV įtampa matavome tarp „MAF“ ir „įžeminimo“. Lėtai
sukdami ranka MAF jutiklio potenciometro rankenėlę stebėjome įtampos kitimą testeryje ir
oro kiekio g/s kitimą KL-81001 LCD ekrane, bei IPW kitimą KL-81001 LCD ekrane.Taip
pat matavome varžą su testeriu nustatė i\įvaržos režimą bei prijungėme prie MAF jutiklio ir
įžeminimo, tačiau atjungėme +5V gnybtą kad nesusidarytų įtampa.
