LABORATORINIS DARBAS

LYGIAGREČIOS KINTAMOSIOS SROVĖS ELEKTROS
GRANDINĖS TYRIMAS

Darbo tikslas
Įgyti žinių apie lygiagrečias kintamosios srovės elektros grandines, sujungtas iš R, L, C elementų,
išmokti jas eksperimentiškai tirti, išmokti šias grandines skaičiuoti, susipažinti su srovių rezonanso
reiškiniu.

Užduotis
1. Eksperimentiškai ištirti lygiagrečią kintamosios srovės elektros grandinę.
2. Apskaičiuoti talpą Crez, kuriai esant gaunamas srovių rezonansas.

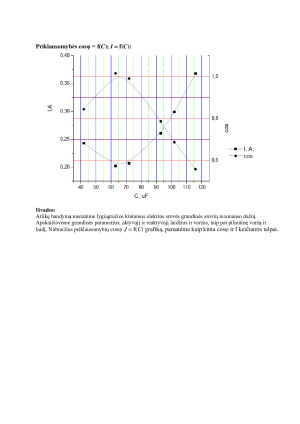

3. Nubraižyti priklausomybes cosφ = f(C); I = f(C).
4. Iš bandymo duomenų, parinkus reikiamą mastelį, nubraižyti 3 vektorių diagramas, kai φ> 0,φ= 0
ir φ< 0.

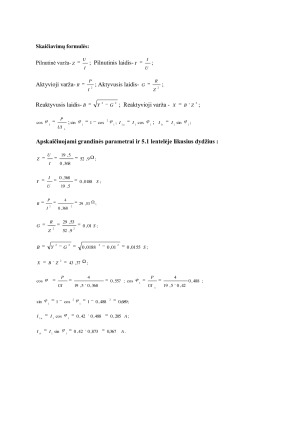

5. Apskaičiuoti grandinės parametrus: Y, G, B, Z, R, X.

Naudojami prietaisai
1. Kintamosios įtampos šaltinis ~ 30 V – 1 vnt.
2. Voltmetras (0–30) V – 1 vnt.
3. Ampermetras (0–1) A – 3 vnt.
4. Vatmetras (0–75)W – 1 vnt.
5. Ritė (vienos ritės induktyvumas L = 50 mH) – 2 vnt.
6. Kondensatorių baterija (1–121 mF) – 1 vnt.
7. Reostatas – 1 vnt.
8. Laidai: 1/1 – 6 vnt., 1/2 – 3 vnt., 1/5 – 1 vnt.

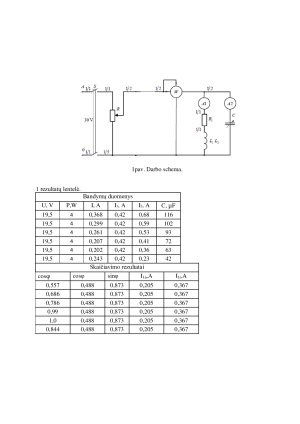

Darbo eiga
