LAZERIŲ FIZIKOS LABORATORINIAI DARBAI
Lazeriniai Gauso pluoštai

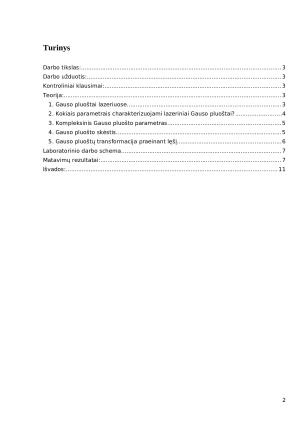

Turinys
Darbo tikslas: 3
Darbo užduotis: 3
Kontroliniai klausimai: 3
Teorija: 3
1. Gauso pluoštai lazeriuose 3
2. Kokiais parametrais charakterizuojami lazeriniai Gauso pluoštai? 4
3. Kompleksinis Gauso pluošto parametras 5
4. Gauso pluošto skėstis 5
5. Gauso pluoštų transformacija praeinant lęšį 6
Laboratorinio darbo schema 7
Matavimų rezultatai: 7
Išvados: 11

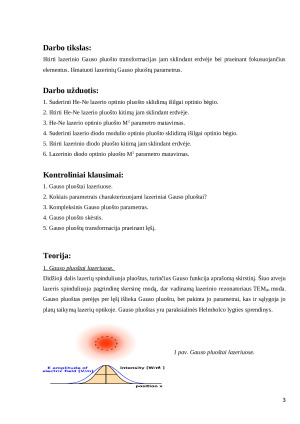

Darbo tikslas:
Ištirti lazerinio Gauso pluošto transformacijas jam sklindant erdvėje bei praeinant fokusuojančius
elementus. Išmatuoti lazerinių Gauso pluoštų parametrus.

Darbo užduotis:
1. Suderinti He-Ne lazerio optinio pluošto sklidimą išilgai optinio bėgio.
2. Ištirti He-Ne lazerio pluošto kitimą jam sklindant erdvėje.
3. He-Ne lazerio optinio pluošto M2 parametro matavimas.
4. Suderinti lazerio diodo modulio optinio pluošto sklidimą išilgai optinio bėgio.
5. Ištirti lazerinio diodo pluošto kitimą jam sklindant erdvėje.
6. Lazerinio diodo optinio pluošto M2 parametro matavimas.

Kontroliniai klausimai:
1. Gauso pluoštai lazeriuose.
2. Kokiais parametrais charakterizuojami lazeriniai Gauso pluoštai?
3. Kompleksinis Gauso pluošto parametras.
4. Gauso pluošto skėstis.
5. Gauso pluoštų transformacija praeinant lęšį.

Teorija:
1. Gauso pluoštai lazeriuose.
Didžioji dalis lazerių spinduliuoja pluoštus, turinčius Gauso funkcija aprašomą skirstinį. Šiuo atveju
lazeris spinduliuoja pagrindinę skersinę modą, dar vadinamą lazerinio rezonatoriaus TEM00 moda.
Gauso pluoštas perėjęs per lęšį išlieka Gauso pluoštu, bet pakinta jo parametrai, kas ir sąlygoja jo
platų taikymą lazerių optikoje. Gauso pluoštas yra paraksialinės Helmholco lygties sprendinys.
1 pav. Gauso pluoštai lazeriuose.

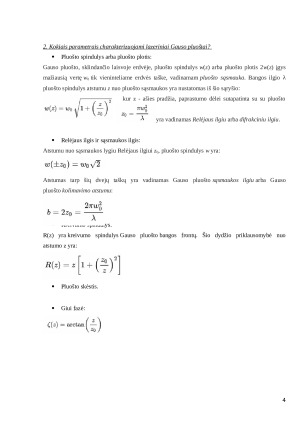

2. Kokiais parametrais charakterizuojami lazeriniai Gauso pluoštai?
Pluošto spindulys arba pluošto plotis:
Gauso pluošto, sklindančio laisvoje erdvėje, pluošto spindulys w(z) arba pluošto plotis 2w(z) įgys
mažiausią vertę w0 tik vieninteliame erdvės taške, vadinamam pluošto sąsmauka. Bangos ilgio λ
pluošto spindulys atstumu z nuo pluošto sąsmaukos yra nustatomas iš šio sąryšio:
kur z - ašies pradžia, paprastumo dėlei sutapatinta su su pluošto
sąsmaukos padėtimi
