LAIKANČIŲ MEDINIŲ KONSTRUKCIJŲ PROJEKTAVIMAS

Ištrauka

LAIKANČIŲ MEDINIŲ KONSTRUKCIJŲ
PROJEKTAVIMAS
Statybos inžinerijos kursinis darbas

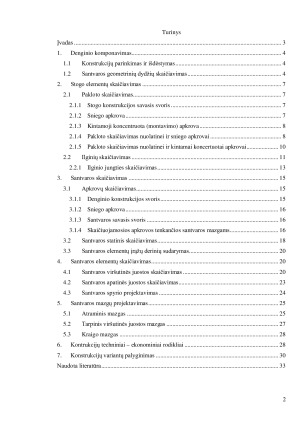

Turinys
Įvadas 3
1. Denginio komponavimas 4
1.1 Konstrukcijų parinkimas ir išdėstymas 4

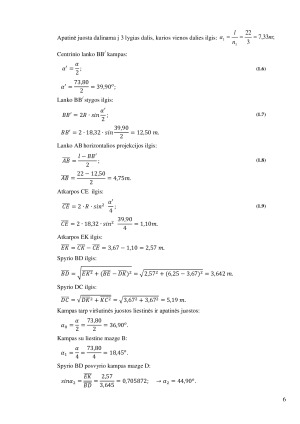

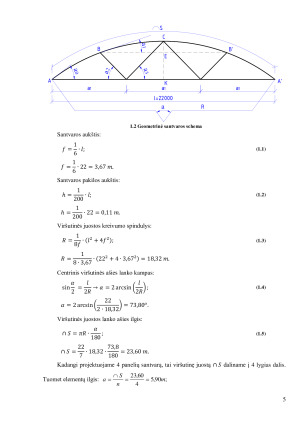

1.2 Santvaros geometrinių dydžių skaičiavimas 4

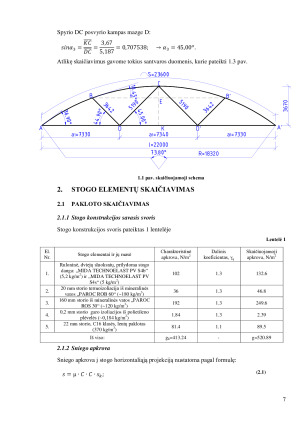

2. Stogo elementų skaičiavimas 7
2.1 Pakloto skaičiavimas 7
2.1.1 Stogo konstrukcijos savasis svoris 7
2.1.2 Sniego apkrova 7

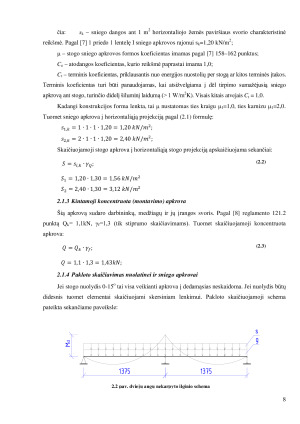

2.1.3 Kintamoji koncentruota (montavimo) apkrova 8
2.1.4 Pakloto skaičiavimas nuolatinei ir sniego apkrovai 8

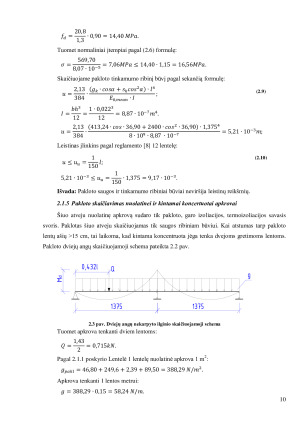

2.1.5 Pakloto skaičiavimas nuolatinei ir kintamai koncertuotai apkrovai 10

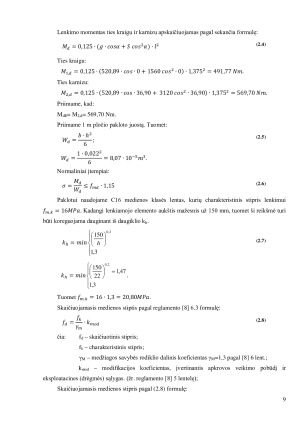

2.2 Ilginių skaičiavimas 11
2.2.1 Ilginio jungties skaičiavimas 13
3. Santvaros skaičiavimas 15
3.1 Apkrovų skaičiavimas 15
3.1.1 Denginio konstrukcijos svoris 15
3.1.2 Sniego apkrova 16
3.1.3 Santvaros savasis svoris 16
3.1.4 Skaičiuojamosios apkrovos tenkančios santvaros mazgams 16
3.2 Santvaros statinis skaičiavimas 18
3.3 Santvaros elementų įrąžų derinių sudarymas 20
4. Santvaros elementų skaičiavimas 20
4.1 Santvaros viršutinės juostos skaičiavimas 20
4.2 Santvaros apatinės juostos skaičiavimas 23
4.3 Santvaros spyrio projektavimas 24
5. Santvaros mazgų projektavimas 25
5.1 Atraminis mazgas 25
5.2 Tarpinis viršutinės juostos mazgas 27
5.3 Kraigo mazgas 28
6. Kontrukcijų techniniai – ekonominiai rodikliai 28
7. Konstrukcijų variantų palyginimas 30
Naudota literatūra 33

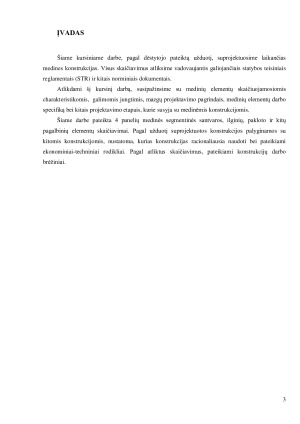

ĮVADAS
Šiame kursiniame darbe, pagal dėstytojo pateiktą užduotį, suprojektuosime laikančias
medines konstrukcijas. Visus skaičiavimus atliksime vadovaujantis galiojančiais statybos teisiniais
reglamentais (STR) ir kitais norminiais dokumentais.
Atlikdami šį kursinį darbą, susipažinsime su medinių elementų skaičiuojamosiomis
charakteristikomis, galimomis jungtimis, mazgų projektavimo pagrindais, medinių elementų darbo
specifiką bei kitais projektavimo etapais, kurie susyja su medinėmis konstrukcijomis.
Šiame darbe pateikta 4 panelių medinės segmentinės santvaros, ilginių, pakloto ir kitų
pagalbinių elementų skaičiavimai. Pagal užduotį suprojektuotos konstrukcijos palyginamos su
kitomis konstrukcijomis, nustatoma, kurias konstrukcijas racionaliausia naudoti bei pateikiami
ekonominiai-techniniai rodikliai. Pagal atliktus skaičiavimus, pateikiami konstrukcijų darbo brėžiniai.

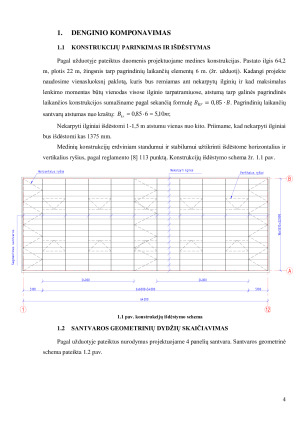

1. DENGINIO KOMPONAVIMAS
1.1 KONSTRUKCIJŲ PARINKI MAS IR IŠDĖSTYMAS
Pagal užduotyje pateiktus duomenis projektuojame medines konstrukcijas. Pastato ilgis 64,2
m, plotis 22 m, žingsnis tarp pagrindinių laikančių elementų 6 m. (žr. užduotį). Kadangi projekte
naudosime vienasluoksnį paklotą, kuris bus remiamas ant nekarpytų ilginių ir kad maksimalus
lenkimo momentas būtų vienodas visose ilginio tarpatramiuose, atstumą tarp galinės pagrindinės
laikančios konstrukcijos sumažiname pagal sekančią formulę
