KOMBINACINĖS LOGIKOS SCHEMOS. LB1

Ištrauka

SKAITMENINĖS LOGIKOS PRADMENYS
1 LABORATORINIS DARBAS.
KOMBINACINĖS LOGIKOS SCHEMOS

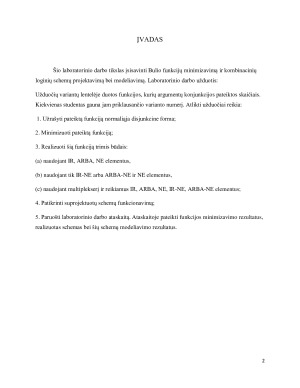

ĮVADAS
Šio laboratorinio darbo tikslas įsisavinti Bulio funkcijų minimizavimą ir kombinacinių
loginių schemų projektavimą bei modeliavimą. Laboratorinio darbo užduotis:
Užduočių variantų lentelėje duotos funkcijos, kurių argumentų konjunkcijos pateiktos skaičiais.
Kiekvienas studentas gauna jam priklausančio varianto numerį. Atlikti užduočiai reikia:
1. Užrašyti pateiktą funkciją normaliąja disjunkcine forma;
2. Minimizuoti pateiktą funkciją;
3. Realizuoti šią funkciją trimis būdais:
(a) naudojant IR, ARBA, NE elementus,
(b) naudojant tik IR-NE arba ARBA-NE ir NE elementus,
(c) naudojant multiplekserį ir reikiamus IR, ARBA, NE, IR-NE, ARBA-NE elementus;

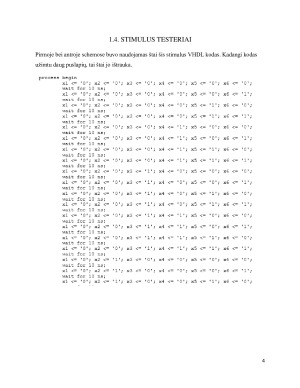

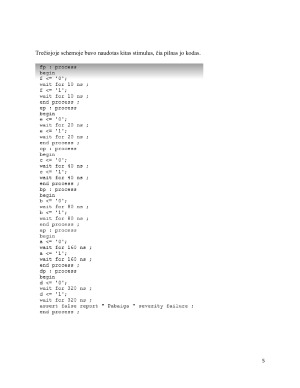

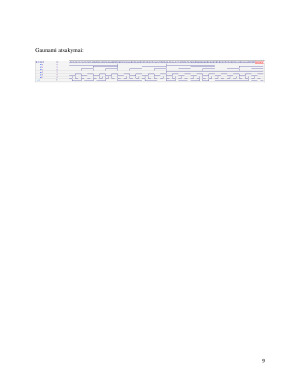

4. Patikrinti suprojektuotų schemų funkcionavimą;
5. Paruošti laboratorinio darbo ataskaitą. Ataskaitoje pateikti funkcijos minimizavimo rezultatus,
realizuotas schemas bei šių schemų modeliavimo rezultatus.

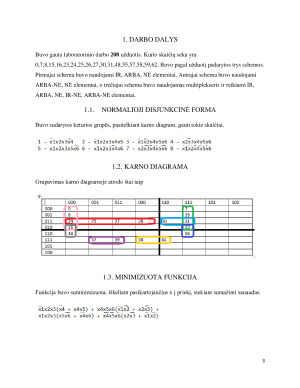

1. DARBO DALYS
Buvo gauta laboratorinio darbo 208 užduotis. Kurio skaičių seka yra
0,7,8,15,16,23,24,25,26,27,30,31,48,55,57,58,59,62. Buvo pagal užduotį padarytos trys schemos.

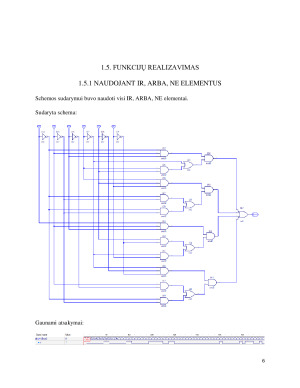

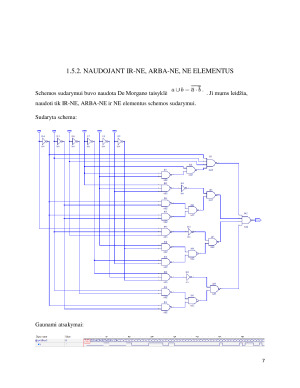

Pirmajai schema buvo naudojami IR, ARBA, NE elementai. Antrajai schema buvo naudojami

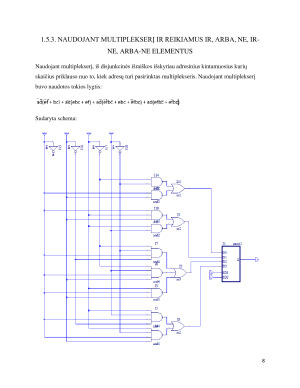

ARBA-NE, NE elementai, o trečiajai schema buvo naudojamas multiplekseris ir reikiami IR,
ARBA, NE, IR-NE, ARBA-NE elementai.
1.1. NORMALIOJI DISJUNKCINĖ FORMA
Buvo sudarytos keturios grupės, pasitelkiant karno diagram, gauti tokie skaičiai.
