Laboratorinis darbas
Kolpico generatoriaus tyrimas
1.Darbo tikslas: Atlikti tyrimus su Kolpico generatoriaus grįžtamojo ryšio grandinėmis. Oscilografu
ištirti makete gaunamų signalų įtampas ir dažnius. Išsiaiškinti kokią įtaką generuojamiems signalams
ir jų formai, amplitudei ir dažniui turi induktyvumo ritės, kvarcinio rezonatoriaus įjungimas į
schemą.
2.Darbo priemonės: KL-21001 stendas, KL-23009 eksperimento maketas, Oscilografas.
3.Darbo eiga:
3.1 Šiame darbe dirbsime su A bloko schema. Per trumpiklį prijunkite +12V maitinimą į schemą ir
trumpikliu prijunkite induktyvumo ritę L1. (1pav.)
1 pav. KL-23009 maketo Kolpico generatoriaus schema

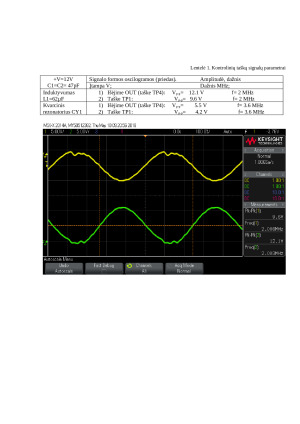

3.2Oscilografu stebėkite išėjimo signalo OUT formą taške TP4, ją užfiksuokite, nustatykite signalo
amplitudės dydį ir dažnį. Vėliau tą patį atlikite taške TP1.
3.3Po to vietoje induktyvumo ritės perkelkite trumpiklį ir įjunkite kvarcinį generatorių CY1.
3.4Pakartokite 3.2 punktą su kvarciniu generatoriumi CY1 ir palyginkite gautus rezultatus.
