KLAIPĖDOS MIESTO DALIES POŽEMINIŲ KOMUNIKACIJŲ NEINVAZINIS SKENAVIMAS IR 3D MODELIAVIMAS

Ištrauka

KLAIPĖDOS MIESTO DALIES POŽEMINIŲ KOMUNIKACIJŲ NEINVAZINIS
SKENAVIMAS IR 3D MODELIAVIMAS
Profesinio bakalauro baigiamasis darbas

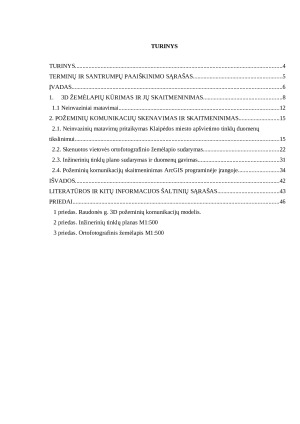

TURINYS
TURINYS 4

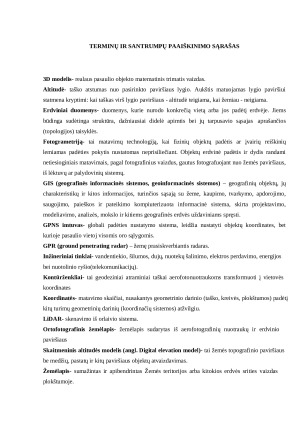

TERMINŲ IR SANTRUMPŲ PAAIŠKINIMO SĄRAŠAS 5
ĮVADAS 6
1.3 D ŽEMĖLAPIŲ KŪRIMAS IR JŲ SKAITMENINIMAS 8
1.1 Neinvaziniai matavimai 12
2. POŽEMINIŲ KOMUNIKACIJŲ SKENAVIMAS IR SKAITMENINIMAS 15
2.1. Neinvazinių matavimų pritaikymas Klaipėdos miesto apšvietimo tinklų duomenų
tikslinimui 15
2.2. Skenuotos vietovės ortofotografinio žemėlapio sudarymas 22
2.3. Inžinerinių tinklų plano sudarymas ir duomenų gavimas 31
2.4. Požeminių komunikacijų skaitmeninimas ArcGIS programinėje įrangoje 34
IŠVADOS 42
LITERATŪROS IR KITŲ INFORMACIJOS ŠALTINIŲ SĄRAŠAS 43
PRIEDAI 46

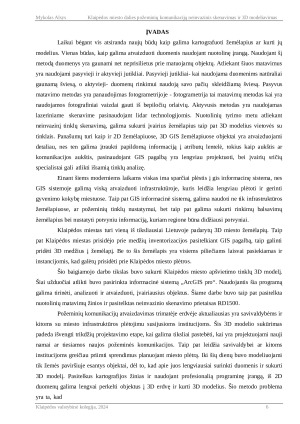

ĮVADAS
Laikui bėgant vis atsiranda naujų būdų kaip galima kartografuoti žemėlapius ar kurti jų
modelius. Vienas būdas, kaip galima atvaizduoti duomenis naudojant nuotolinę įrangą. Naudojant šį
metodą duomenys yra gaunami net neprisilietus prie matuojamų objektų. Atliekant šiuos matavimus
yra naudojami pasyvieji ir aktyvieji jutikliai. Pasyvieji jutikliai- kai naudojama duomenims natūraliai
gaunamą šviesą, o aktyvieji- duomenų rinkimui naudoją savo pačių skleidžiamą šviesą. Pasyvus
matavimo metodas yra panaudojimas fotogrametrijoje - fotogrametrija tai matavimų metodas kai yra
naudojamos fotografiniai vaizdai gauti iš bepiločių orlaivių. Aktyvusis metodas yra naudojamas
lazeriniame skenavime pasinaudojant lidar technologijomis. Nuotolinių tyrimo metu atliekant
neinvazinį tinklų skenavimą, galima sukurti įvairius žemėlapius taip pat 3D modelius vietovės su
tinklais. Panašumų turi kaip ir 2D žemėlapiuose, 3D GIS žemėlapiuose objektai yra atvaizduojami
detaliau, nes ten galima įtraukti papildomą informaciją į atributų lentelė, tokius kaip aukštis ar
komunikacijos aukštis, pasinaudojant GIS pagalbą yra lengviau projektuoti, bei įvairių sričių
specialistai gali atlikti išsamią tinklų analizę.
Einant šiems moderniems laikams viskas ima sparčiai plėstis į gis informacinę sistema, nes
GIS sistemoje galimą viską atvaizduoti infrastruktūroje, kuris leidžia lengviau plėtoti ir gerinti
gyvenimo kokybę miestuose. Taip pat GIS informacinė sistemą, galima naudoti ne tik infrastruktūros
žemėlapiuose, ar požeminių tinklų nustatymui, bet taip pat galima sukurti rinkimų balsavimų
žemėlapius bei nustatyti potvyniu informaciją, kuriam regione būna didžiausi potvyniai.
Klaipėdos miestas turi vieną iš tiksliausiai Lietuvoje padarytų 3D miesto žemėlapių. Taip
pat Klaipėdos miestas prisidėjo prie medžių inventorizacijos pasitelkiant GIS pagalbą, taip galinti
pridėti 3D medžius į žemėlapį. Be to šis žemėlapis yra visiems piliečiams laisvai pasiekiamas ir
instancijomis, kad galėtų prisidėti prie Klaipėdos miesto plėtros.
Šio baigiamojo darbo tikslas buvo sukurti Klaipėdos miesto apšvietimo tinklų 3D modelį.
Šiai užduočiai atlikti buvo pasirinkta informacinė sistemą „ArcGIS pro“. Naudojantis šia programą
galima tirinėti, analizuoti ir atvaizduoti, įvairiausius objektus. Šiame darbe buvo taip pat pasitelkta
nuotolinių matavimų žinios ir pasitelktas neinvazinio skenavimo prietaisas RD1500.
Požeminių komunikacijų atvaizdavimas trimatėje erdvėje aktualiausias yra savivaldybėms ir
kitoms su miesto infrastruktūros plėtojimu susijusioms institucijoms. Šis 3D modelio sukūrimas
padeda išvengti trikdžių projektavimo etape, kai galima tiksliai pastebėti, kai yra projektuojami nauji
namai ar tiesiamos naujos požeminės komunikacijos. Taip pat leidžia savivaldybei ar kitoms
institucijoms greičiau priimti sprendimus planuojant miesto plėtrą. Iki šių dienų buvo modeliuojami
tik žemės paviršiuje esantys objektai, dėl to, kad apie juos lengviausiai surinkti duomenis ir sukurti
3D modelį. Pasitelkus kartografijos žinias ir naudojant profesionalią programinę įrangą, iš 2D
duomenų galima lengvai perkelti objektus į 3D erdvę ir kurti 3D modelius. Šio metodo problema

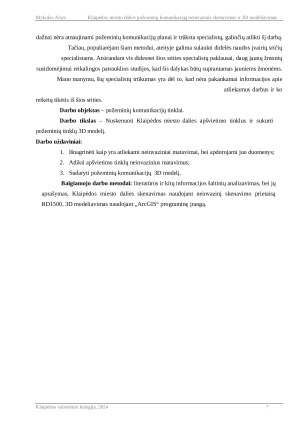

yra ta, kad Mykolas Alsys Klaipėdos miesto dalies požeminių komunikacijų neinvazinis skenavimas ir 3D modeliavimas dažnai nėra atnaujinami požeminių komunikacijų planai ir trūksta specialistų, galinčių atlikti šį darbą. Tačiau, populiarėjant šiam metodui, ateityje galima sulaukti didelės naudos įvairių sričių
specialistams. Atsirandant vis didesnei šios srities specialistų paklausai, daug jaunų žmonių
susidomėjimui reikalingos patrauklios studijos, kad šis dalykas būtų suprantamas jauniems žmonėms.
Mano manymu, šių specialistų trūkumas...
