KIRCHHOFO DĖSNIŲ TAIKYMAS

Užduotis:
1.Eksperimentiškai ištirti daugiakontūrinę schemą;
2.Įsitikinti Kirchhofo dėsnių teisingumu.

Prietaisai:
1.Nuolatinės srovės šaltiniai: 4,5 V – 1 vnt. 30 V – 1 vnt.
2.Voltmetras = ( 0 + 30 )V – 1 vnt.
3.Ampermetras = ( 0 + 1 )A – 3 vnt.
4.Varžynas – 3 vnt.
5.Laidai

Darbo eiga
1.Sujunkite schemą (jungikliai S1 ir S2 atjungti).
2.Nustatykite varžyne dėstytojo nurodytas rezistorių reikšmes ir jas surašykite į 1 lentelę.
3.Įjunkite nuolatinės srovės automatą, voltmetru išmatuokite šaltinių elektrovaros jėgas ir
surašykite į 1 lentelę.
4.Įjunkite jungiklį S1 (S2 atjungtas), patikrinkite prietaisų darbą, jei reikia, pakeiskite
poliarumą. Į 1 lentelę surašykite ampermetrų PA1 ir PA3 parodymus (kontūras ABCDA).
5.Kontūrui ABCDA užrašykite lygtį pagal antrą Kirchhofo dėsnį ir suraskite šaltinio E1 vidaus
varžą R01.
6.Atjunkite jungiklį S1, įjunkite S2, patikrinkite prietaisų darbą. Į 1 lentelę surašykite
ampermetrų PA2 ir PA3 parodymus (kontūras ADFGA).
7.Kontūrui ADFGA užrašykite lygtį pagal antrą Kirchhofo dėsnį. Suraskite šaltinio E2 vidaus
varžą R02.
8.Įjunkite jungiklį S1 (S2 įjungtas), patikrinkite prietaisų darbą. Į 1 lentelę surašykite
ampermetrų parodymus (kontūras ABCDFGA).

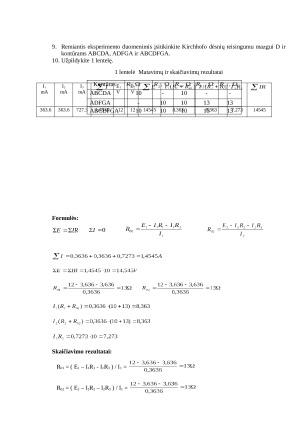

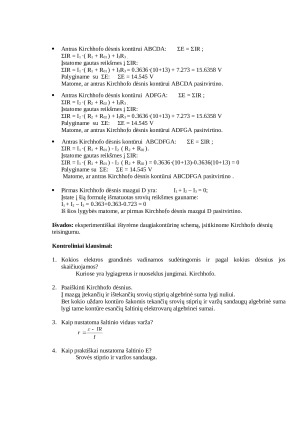

9.Remiantis eksperimento duomenimis įsitikinkite Kirchhofo dėsnių teisingumu mazgui D ir
kontūrams ABCDA, ADFGA ir ABCDFGA.
10.Užpildykite 1 lentelę.
