Kintamos įtampos matavimas
Laboratorinio darbo ataskaita

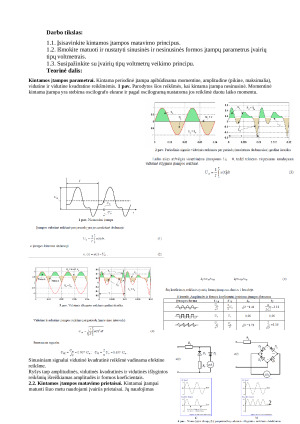

Darbo tikslas:
1.1. Įsisavinkite kintamos įtampos matavimo principus.
1.2. Išmokite matuoti ir nustatyti sinusinės ir nesinusinės formos įtampų parametrus įvairių
tipų voltmetrais.
1.3. Susipažinkite su įvairių tipų voltmetrų veikimo principu.

Teorinė dalis:
Kintamos įtampos parametrai. Kintama periodinė įtampa apibūdinama momentine, amplitudine (pikine, maksimalia),
vidutine ir vidutine kvadratine reikšmėmis. 1 pav. Parodytos šios reikšmės, kai kintama įtampa nesinusinė. Momentinė
kintama įtampa yra stebima oscilografo ekrane ir pagal oscilogramą nustatoma jos reikšmė duotu laiko momentu.
Sinusiniam signalui vidutinė kvadratinė reikšmė vadinama efektine
reikšme.
Ryšys tarp amplitudinės, vidutinės kvadratinės ir vidutinės išlygintos
reikšmių išreiškiamas amplitudės ir formos koeficientais.

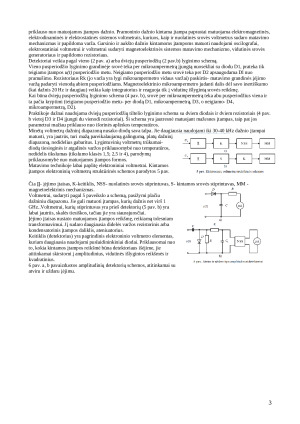

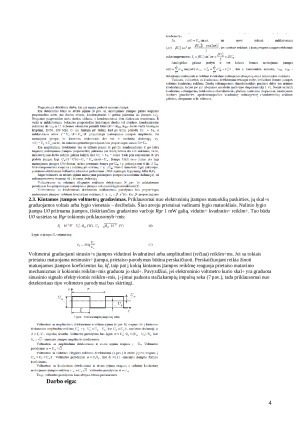

2.2. Kintamos įtampos matavimo prietaisai. Kintamai įtampai
matuoti šiuo metu naudojami įvairūs prietaisai. Jų naudojimas
priklauso nuo matuojamos įtampos dažnio. Pramoninio dažnio kintama įtampa paprastai matuojama elektromagnetinės,
elektrodinaminės ir elektrostatinės sistemos voltmetrais, kuriuos, kaip ir nuolatinės srovės voltmetrus sudaro matavimo
mechanizmas ir papildoma varža. Garsinio ir aukšto dažnio kintamoms įtampoms matuoti naudojami oscilografai,
elektrostatiniai voltmetrai ir voltmetrai sudaryti magnetoelektrinės sistemos matavimo mechanizmo, vidutinės srovės
generatoriaus ir papildomo rezistoriaus.
