JŪRŲ HIDROTECHNIKOS SKAIČIUOJAMIEJI DARBAI

TURINYS
TURINYS 2
ĮVADAS 3
ŠLAITINIO PROFILIO ATITVĖRIMO STATINIAI 4

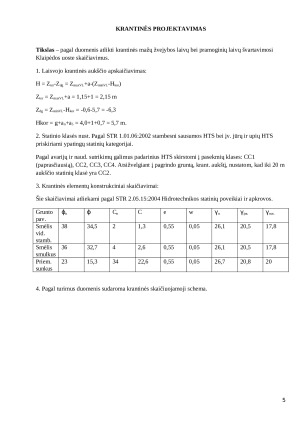

KRANTINĖS PROJEKTAVIMAS 5

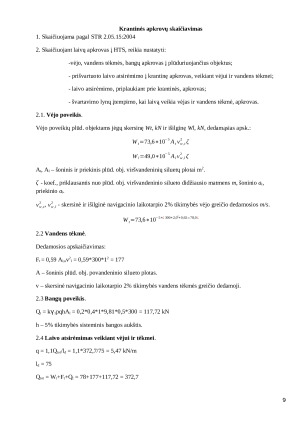

Krantinės apkrovų skaičiavimas 9

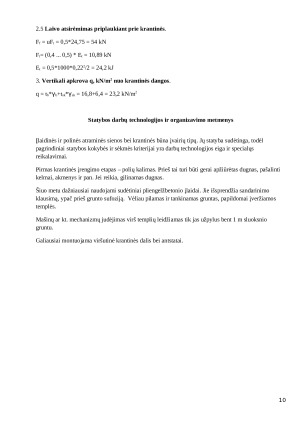

Statybos darbų technologijos ir organizavimo metmenys 10
LITERATŪRA 10

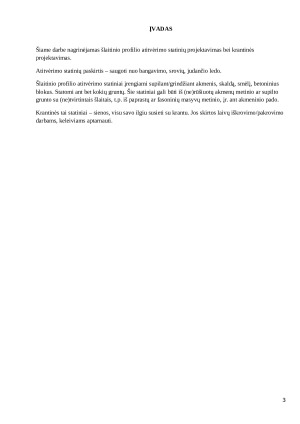

ĮVADAS
Šiame darbe nagrinėjamas šlaitinio profilio atitvėrimo statinių projektavimas bei krantinės
projektavimas.
Atitvėrimo statinių paskirtis – saugoti nuo bangavimo, srovių, judančio ledo.
Šlaitinio profilio atitvėrimo statiniai įrengiami supilant/grindžiant akmenis, skaldą, smėlį, betoninius
blokus. Statomi ant bet kokių gruntų. Šie statiniai gali būti iš (ne)rūšiuotų akmenų metinio ar supilto
grunto su (ne)tvirtintais šlaitais, t.p. iš paprastų ar fasoninių masyvų metinio, įr. ant akmeninio pado.
Krantinės tai statiniai – sienos, visu savo ilgiu susieti su krantu. Jos skirtos laivų iškrovimo/pakrovimo
darbams, keleiviams aptarnauti.

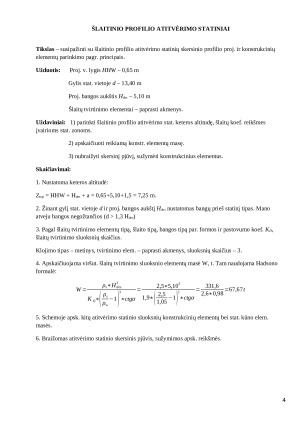

ŠLAITINIO PROFILIO ATITVĖRIMO STATINIAI
Tikslas – susipažinti su šlaitinio profilio atitvėrimo statinių skersinio profilio proj. ir konstrukcinių
elementų parinkimo pagr. principais.
Užduotis: Proj. v. lygis HHW – 0,65 m
Gylis stat. vietoje d – 13,40 m
Proj. bangos aukštis Hdes – 5,10 m
Šlaitų tvirtinimo elementai – paprasti akmenys.

Uždaviniai: 1) parinkti šlaitinio profilio atitvėrimo stat. keteros altitudę, šlaitų koef. reikšmes
įvairioms stat. zonoms.
2) apskaičiuoti reikiamą konstr. elementų masę.
3) nubraižyti skersinį pjūvį, sužymėti konstrukcinius elementus.
