GRŪDŲ SANDĖLIAVIMO KOMPLEKSO AUTOMATIZAVIMAS

Ištrauka

GRŪDŲ SANDĖLIAVIMO KOMPLEKSO AUTOMATIZAVIMAS
Bakalauro baigiamasis darbas

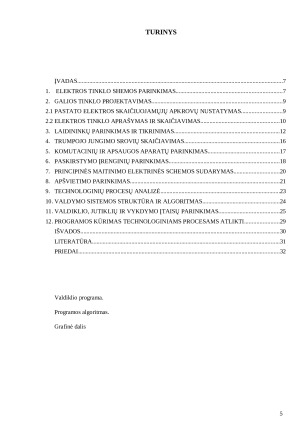

TURINYS
ĮVADAS 7
1. ELEKTROS TINKLO SHEMOS PARINKIMAS 7
2. GALIOS TINKLO PROJEKTAVIMAS 9
2.1 PASTATO ELEKTROS SKAIČIUOJAMŲJŲ APKROVŲ NUSTATYMAS 9
2.2 ELEKTROS TINKLO APRAŠYMAS IR SKAIČIAVIMAS 10
3. LAIDININKŲ PARINKIMAS IR TIKRINIMAS 12
4. TRUMPOJO JUNGIMO SROVIŲ SKAIČIAVIMAS 16
5. KOMUTACINIŲ IR APSAUGOS APARATŲ PARINKIMAS 17
6. PASKIRSTYMO ĮRENGINIŲ PARINKIMAS 18
7. PRINCIPINĖS MAITINIMO ELEKTRINĖS SCHEMOS SUDARYMAS 20
8. APŠVIETIMO PARINKIMAS 21
9. TECHNOLOGINIŲ PROCESŲ ANALIZĖ 23
10. VALDYMO SISTEMOS STRUKTŪRA IR ALGORITMAS 24
11. VALDIKLIO, JUTIKLIŲ IR VYKDYMO ĮTAISŲ PARINKIMAS 25
12. PROGRAMOS KŪRIMAS TECHNOLOGINIAMS PROCESAMS ATLIKTI 29
IŠVADOS 30
LITERATŪRA 31
PRIEDAI 32

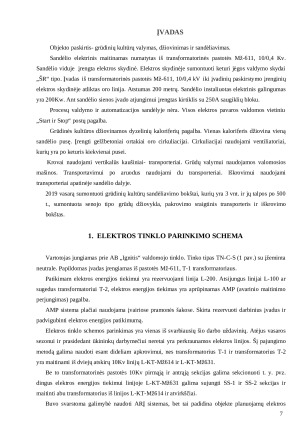

ĮVADAS
Objekto paskirtis- grūdinių kultūrų valymas, džiovinimas ir sandėliavimas.
Sandėlio elektrinis maitinamas numatytas iš transformatorinės pastotės Mž-611, 10/0,4 Kv.
Sandėlio viduje įrengta elektros skydinė. Elektros skydinėje sumontuoti keturi jėgos valdymo skydai
„ŠR“ tipo. Įvadas iš transformatorinės pastotės Mž-611, 10/0,4 kV iki įvadinių paskirstymo įrenginių
elektros skydinėje atliktas oro linija. Atstumas 200 metrų. Sandėlio instaliuotas elektrinis galingumas
yra 200Kw. Ant sandėlio sienos įvado atjungimui įrengtas kirtiklis su 250A saugiklių bloku.
Procesų valdymo ir automatizacijos sandėlyje nėra. Visos elektros pavaros valdomos vietiniu
„Start ir Stop“ postų pagalba.
Grūdinės kultūros džiovinamos dyzelinių kaloriferių pagalba. Vienas kaloriferis džiovina vieną
sandėlio pusę. Įrengti gelžbetoniai ortakiai oro cirkuliacijai. Cirkuliacijai naudojami ventiliatoriai,
kurių yra po keturis kiekvienai pusei.
Krovai naudojami vertikalūs kaušiniai- transporteriai. Grūdų valymui naudojamos valomosios
mašinos. Transportavimui po aruodus naudojami du transporteriai. Iškrovimui naudojami
transporteriai apatinėje sandėlio dalyje.
2019 vasarą sumontuoti grūdinių kultūrų sandėliavimo bokštai, kurių yra 3 vnt. ir jų talpos po 500
t., sumontuota senojo tipo grūdų džiovykla, pakrovimo sraigtinis transporteris ir iškrovimo bokštas.
1.ELEKTROS TINKLO PARINKIMO SCHEMA

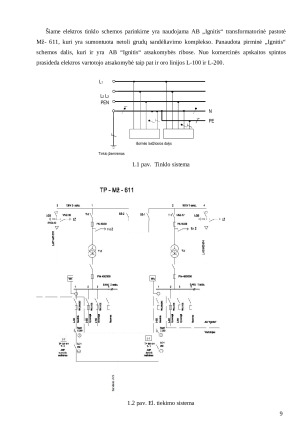

Vartotojas jungiamas prie AB „Ignitis“ valdomojo tinklo. Tinko tipas TN-C-S (1 pav.) su įžeminta
neutrale. Papildomas įvadas įrengiamas iš pastotės Mž-611, T-1 transformatoriaus.
Patikimam elektros energijos tiekimui yra rezervuojanti linija L-200. Atsijungus linijai L-100 ar
sugedus transformatoriui T-2, elektros energijos tiekimas yra aprūpinamas AMP (avarinio maitinimo
perjungimas) pagalba.
AMP sistema plačiai naudojama įvairiose pramonės šakose. Skirta rezervuoti darbinius įvadus ir
padvigubinti elektros energijos patikimumą.
Elektros tinklo schemos parinkimas yra vienas iš svarbiausių šio darbo uždavinių. Atėjus vasaros
sezonui ir prasidedant ūkininkų darbymečiui neretai yra perkraunamos elektros linijos. Šį pajungimo
metodą galima naudoti esant dideliam apkrovimui, nes transformatorius T-1 ir transformatorius T-2
yra maitinami iš dviejų atskirų 10Kv linijų L-KT-Mž614 ir L-KT-Mž631.
Be to transformatorinės pastotės 10Kv pirmąją ir antrąją sekcijas galima sekcionuoti t. y. pvz.
dingus elektros energijos tiekimui linijoje L-KT-Mž631 galima sujungti SS-1 ir SS-2 sekcijas ir
maitinti abu transformatorius iš linijos L-KT-Mž614 ir atvirkščiai.
Buvo svarstoma galimybė naudoti ARĮ sistemas, bet tai padidina objekte planuojamų elektros
įrenginių kainą. O ir AMP sistema yra daug paprastesnė ir patvaresnė.
