Gelžbetoninės konstrukcijos. Kompleksinis projektas

Ištrauka

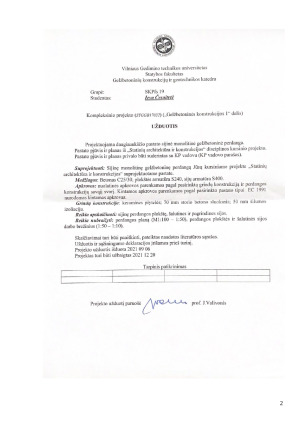

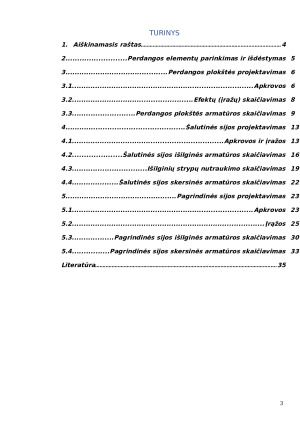

TURINYS
1. Aiškinamasis raštas 4
2 Perdangos elementų parinkimas ir išdėstymas 5
3 Perdangos plokštės projektavimas 6
3.1 Apkrovos 6
3.2 Efektų (įražų) skaičiavimas 8
3.3 Perdangos plokštės armatūros skaičiavimas 9
4 Šalutinės sijos projektavimas 13
4.1 Apkrovos ir įražos 13
4.2 Šalutinės sijos išilginės armatūros skaičiavimas 16
4.3 Išilginių strypų nutraukimo skaičiavimas 19
4.4 Šalutinės sijos skersinės armatūros skaičiavimas 22
5 Pagrindinės sijos projektavimas 23
5.1 Apkrovos 23
5.2 Įrąžos 25
5.3 Pagrindinės sijos išilginės armatūros skaičiavimas 30
5.4 Pagrindinės sijos skersinės armatūros skaičiavimas 33
Literatūra 35

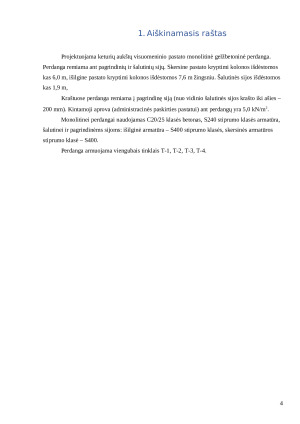

1. Aiškinamasis raštas
Projektuojama keturių aukštų visuomeninio pastato monolitinė gelžbetoninė perdanga.
Perdanga remiama ant pagrindinių ir šalutinių sijų. Skersine pastato kryptimi kolonos išdėstomos
kas 6,0 m, išilgine pastato kryptimi kolonos išdėstomos 7,6 m žingsniu. Šalutinės sijos išdėstomos
kas 1,9 m, Kraštuose perdanga remiama į pagrindinę siją (nuo vidinio šalutinės sijos krašto iki ašies –
200 mm). Kintamoji aprova (administracinės paskirties pastatui) ant perdangų yra 5,0 kN/m2.
Monolitinei perdangai naudojamas C20/25 klasės betonas, S240 stiprumo klasės armatūra,
šalutinei ir pagrindinėms sijoms: išilginė armatūra – S400 stiprumo klasės, skersinės armatūros
stiprumo klasė – S400.
Perdanga armuojama viengubais tinklais T-1, T-2, T-3, T-4.
2. Perdangos elementų parinkimas ir išdėstymas
Sijinė monolitinė perdanga susideda iš pagrindinių, šalutinių sijų, kurios tarpusavyje išdėstytos
statmenai, ir perdangos plokštės, kuri yra sumonolitinta su sijomis.

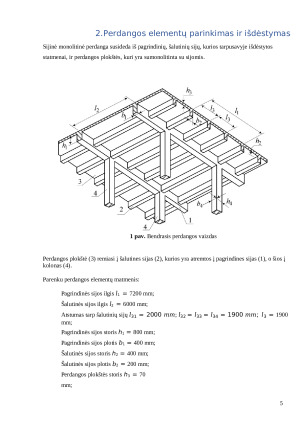

1 pav. Bendrasis perdangos vaizdas
Perdangos plokštė (3) remiasi į šalutines sijas (2), kurios yra atremtos į pagrindines sijas (1), o šios į
kolonas (4).
