Gelžbetoninės konstrukcijos. Kompleksinis projektas

Ištrauka

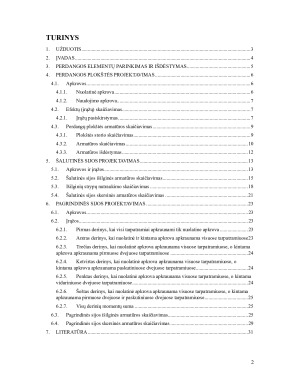

TURINYS
1. UŽDUOTIS 3
2. ĮVADAS 4
3. PERDANGOS ELEMENTŲ PARINKIMAS IR IŠDĖSTYMAS 5

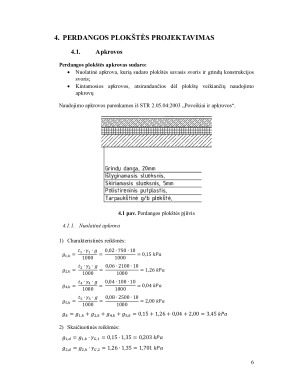

4. PERDANGOS PLOKŠTĖS PROJEKTAVIMAS 6
4.1. Apkrovos 6
4.1.1. Nuolatinė apkrova 6

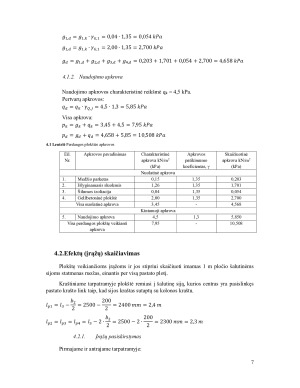

4.1.2. Naudojimo apkrova 7
4.2. Efektų (įrąžų) skaičiavimas 7
4.2.1. Įrąžų pasiskirstymas 7

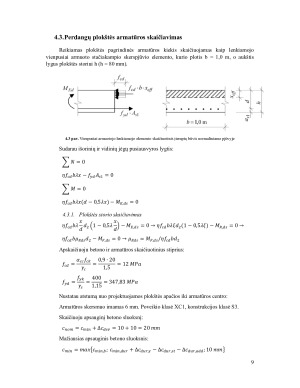

4.3. Perdangų plokštės armatūros skaičiavimas 9
4.3.1. Plokštės storio skaičiavimas 9

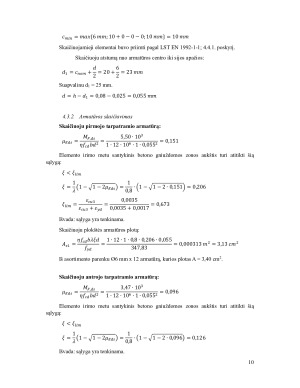

4.3.2. Armatūros skaičiavimas 10
4.3.3. Armatūros išdėstymas 12
5. ŠALUTINĖS SIJOS PROJEKTAVIMAS 13
5.1. Apkrovos ir įrąžos 13
5.2. Šalutinės sijos išilginės armatūros skaičiavimas 15
5.3. Išilginių strypų nutraukimo skaičiavimas 18
5.4. Šalutinės sijos skersinės armatūros skaičiavimas 21
6. PAGRINDINĖS SIJOS PROJEKTAVIMAS 23
6.1. Apkrovos 23
6.2. Įrąžos 23
6.2.1. Pirmas derinys, kai visi tarpatramiai apkraunami tik nuolatine apkrova 23
6.2.2. Antras derinys, kai nuolatinė ir kintama apkrova apkraunama visuose tarpatramiuose 23
6.2.3. Trečias derinys, kai nuolatinė apkrova apkraunama visuose tarpatramiuose, o kintama
apkrova apkraunama pirmuose dvejuose tarpatramiuose 24
6.2.4. Ketvirtas derinys, kai nuolatinė apkrova apkraunama visuose tarpatramiuose, o
kintama apkrova apkraunama paskutiniuose dvejuose tarpatramiuose 24
6.2.5. Penktas derinys, kai nuolatinė apkrova apkraunama visuose tarpatramiuose, o kintama
viduriniuose dvejuose tarpatramiuose 24
6.2.6. Šeštas derinys, kai nuolatinė apkrova apkraunama visuose tarpatramiuose, o kintama
apkraunama pirmuose dvejuose ir paskutiniuose dvejuose tarpatramiuose 25
6.2.7. Visų derinių momentų suma 25
6.3. Pagrindinės sijos išilginės armatūros skaičiavimas 25
6.4. Pagrindinės sijos skersinės armatūros skaičiavimas 29
7. LITERATŪRA 31

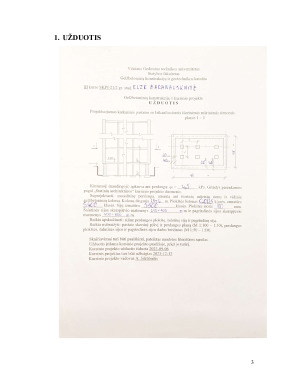

1. UŽDUOTIS

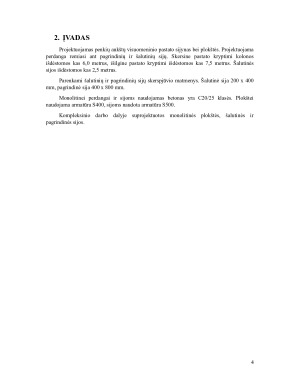

2. ĮVADAS
Projektuojamas penkių aukštų visuomeninio pastato sijynas bei plokštės. Projektuojama
perdanga remiasi ant pagrindinių ir šalutinių sijų. Skersine pastato kryptimi kolonos
išdėstomos kas 6,0 metrus, išilgine pastato kryptimi išdėstomos kas 7,5 metrus. Šalutinės
sijos išdėstomos kas 2,5 metrus.
Parenkami šalutinių ir pagrindinių sijų skerspjūvio matmenys. Šalutinė sija 200 x 400
mm, pagrindinė sija 400 x 800 mm.
Monolitinei perdangai ir sijoms naudojamas betonas yra C20/25 klasės. Plokštei
naudojama armatūra S400, sijoms naudota armatūra S500.
Kompleksinio darbo dalyje suprojektuotos monolitinės plokštės, šalutinės ir
pagrindinės sijos.

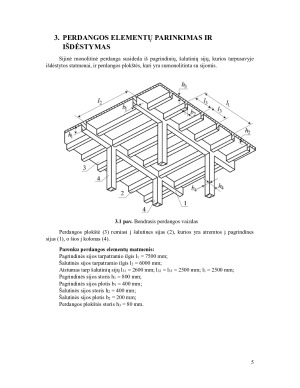

3. PERDANGOS ELEMENTŲ PARINKIMAS IR IŠDĖSTYMAS
Sijinė monolitinė perdanga susideda iš pagrindinių, šalutinių sijų, kurios tarpusavyje
išdėstytos statmenai, ir perdangos plokštės, kuri yra sumonolitinta su sijomis.
3.1 pav. Bendrasis perdangos vaizdas
Perdangos plokštė (3) remiasi į šalutines sijas (2), kurios yra atremtos į pagrindines
sijas (1), o šios į kolonas (4).
Parenku perdangos elementų matmenis:
