Gamybinio pastato projektavimas pagal eurokoda

Ištrauka

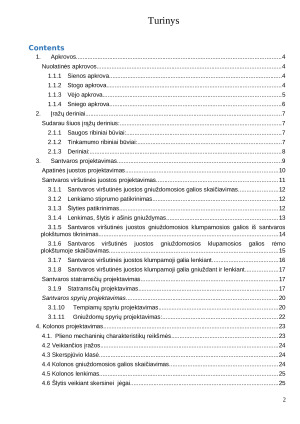

Turinys
Contents
1. Apkrovos 4
Nuolatinės apkrovos 4
1.1.1 Sienos apkrova 4
1.1.2 Stogo apkrova 4

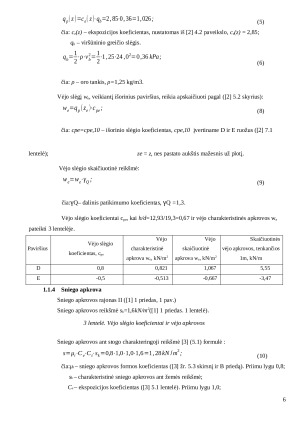

1.1.3 Vėjo apkrova 5
1.1.4 Sniego apkrova 6

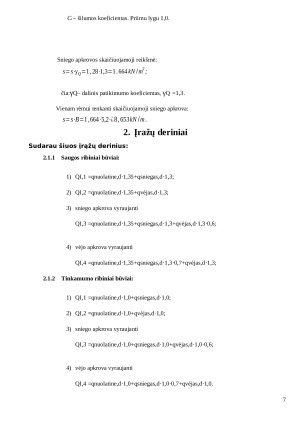

2. Įražų deriniai 7
Sudarau šiuos įrąžų derinius: 7
2.1.1 Saugos ribiniai būviai: 7
2.1.2 Tinkamumo ribiniai būviai: 7

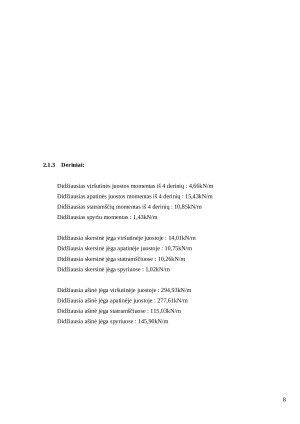

2.1.3 Deriniai: 8

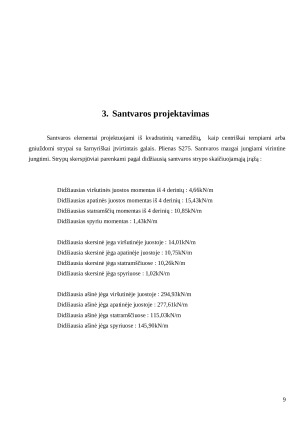

3. Santvaros projektavimas 9

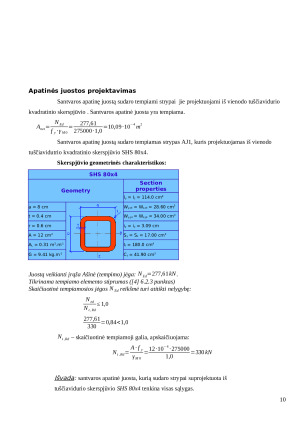

Apatinės juostos projektavimas 10
Santvaros viršutinės juostos projektavimas 11
3.1.1 Santvaros viršutinės juostos gniuždomosios galios skaičiavimas 12
3.1.2 Lenkiamo stiprumo patikrinimas 12
3.1.3 Šlyties patikrinimas 12
3.1.4 Lenkimas, šlytis ir ašinis gniuždymas 13
3.1.5 Santvaros viršutinės juostos gniuždomosios klumpamosios galios iš santvaros
plokštumos tikrinimas 14
3.1.6 Santvaros viršutinės juostos gniuždomosios klupamosios galios rėmo
plokštumoje skaičiavimas 15
3.1.7 Santvaros viršutinės juostos klumpamoji galia lenkiant 16
3.1.8 Santvaros viršutinės juostos klumpamoji galia gniuždant ir lenkiant 17
Santvaros statramsčių projektavimas 17
3.1.9 Statramsčių projektavimas 17
Santvaros spyrių projektavimas 20
3.1.10 Tempiamų spyriu projektavimas 20
3.1.11 Gniuždomų spyrių projektavimas: 22
4. Kolonos projektavimas 23
4.1. Plieno mechaninių charakteristikų reikšmės 23
4.2 Veikiančios įražos 24
4.3 Skerspjūvio klasė 24
4.4 Kolonos gniuždomosios galios skaičiavimas 24
4.5 Kolonos lenkimas 25
4.6 Šlytis veikiant skersinei jėgai 25
4.7 Lenkimas, šlytis ir ašinis gniuždymas 25
4.8 Kolonos gniuždomosios klumpamosios galios iš santvaros plokštumos tikrinimas 26
4.9 Kolonos klumpamoji galia lenkiant 27
4.10 Kolonos klupamoji galia gniuždant ir lenkiant 28
5. Kolonos jungties su pamatu (bazės) projektavimas 29
5.1 Plieno, betono ir varžtų mechaninių charakteristikų reikšmės 29
5.2. Veikiančios įražos 30
5.3 Kolonos profiliuočio, atraminės plokštelės ir pamato geometrija 31
5.4. Tikrinama ar varžtų išdėstymas tenkina sąlygas ([7] 3.3 lentelė) 31
5.5 Inkarinių varžtų tempiamoji galia 31
5.6 Atraminės plokštelės lenkiamoji galia 32
5.7 Virintinės siūlės stiprumo tikrinimas 34
5.8 Kolonos galvenos projektavimas 35
6. Sąntvaros mazgų projektavimas 37
6.1.1 Santvaros atraminio mazgo 1 projektavimas 37
6.1.2 34 ir 14 mazgų projektavimas 39
6.1.2.1. Veikiančios įražos tinklelio elementuose 39
6.1.2.2. Skaičiuotinė mazgo ašinė galia 39
6.1.2.3. Kertinės virintinės siūlės skaičiavimas 42
7. Literatūros sąrašas 44

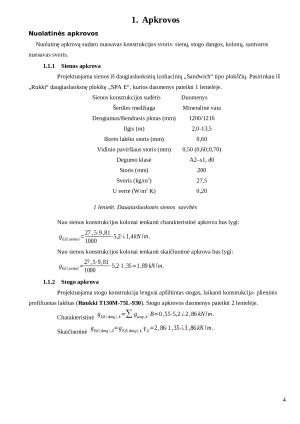

1. Apkrovos
Nuolatinės apkrovos
Nuolatinę apkrovą sudaro nuosavas konstrukcijos svoris: sienų, stogo dangos, kolonų, santvaros nuosavas svoris.

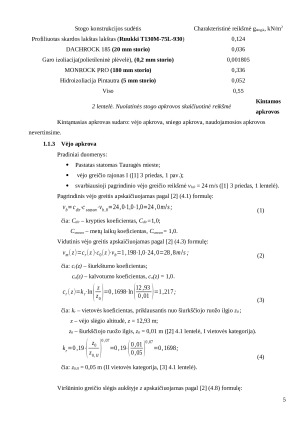

1.1.1 Sienos apkrova
Projektuojama sienos iš daugiasluoksnių izoliacinių „Sandwich“ tipo plokščių. Pasirinkau iš
„Rukki“ daugiasluoksnę plokštę „SPA E“, kurios duomenys pateikti 1 lentelėje.
