Energetinės elektronikos laboratorinių darbų ataskaitos

Ištrauka

ENERGETINĖ ELEKTRONIKA
Laboratorinių darbų ataskaitos

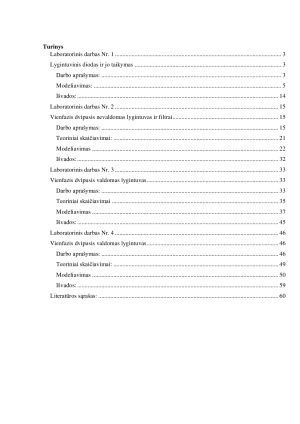

Turinys
Laboratorinis darbas Nr. 1 3
Lygintuvinis diodas ir jo taikymas 3
Darbo aprašymas: 3
Modeliavimas: 5
Išvados: 14
Laboratorinis darbas Nr. 2 15
Vienfazis dvipusis nevaldomas lygintuvas ir filtrai 15
Darbo aprašymas: 15
Teoriniai skaičiavimai: 21
Modeliavimas 22
Išvados: 32
Laboratorinis darbas Nr. 3 33
Vienfazis dvipusis valdomas lygintuvas 33
Darbo aprašymas: 33
Teoriniai skaičiavimai 35
Modeliavimas 37
Išvados: 45
Laboratorinis darbas Nr. 4 46
Vienfazis dvipusis valdomas lygintuvas 46
Darbo aprašymas: 46
Teoriniai skaičiavimai: 49
Modeliavimas 50
Išvados: 59
Literatūros sąrašas: 60

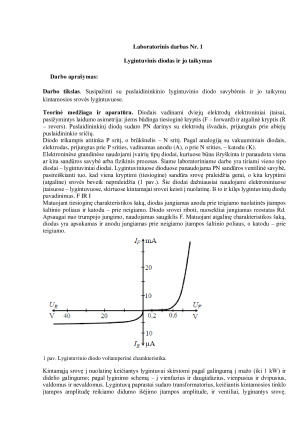

Laboratorinis darbas Nr. 1
Lygintuvinis diodas ir jo taikymas

Darbo aprašymas:

Darbo tikslas. Susipažinti su puslaidininkinio lygintuvinio diodo savybėmis ir jo taikymu
kintamosios srovės lygintuvuose.
Teorinė medžiaga ir aparatūra. Diodais vadinami dviejų elektrodų elektroniniai įtaisai,
pasižymintys laidumo asimetrija: jiems būdinga tiesioginė kryptis (F – forward) ir atgalinė kryptis (R
– revers). Puslaidininkinį diodą sudaro PN darinys su elektrodų išvadais, prijungtais prie abiejų
puslaidininkio sričių.
Diodo trikampis atitinka P sritį, o brūkšnelis – N sritį. Pagal analogiją su vakuuminiais diodais,
elektrodas, prijungtas prie P srities, vadinamas anodu (A), o prie N srities, – katodu (K).
Elektroninėse grandinėse naudojami įvairių tipų diodai, kuriuose būna išryškinta ir panaudota viena
ar kita sandūros savybė arba fizikinis procesas. Šiame laboratoriniame darbe yra tiriami vieno tipo
diodai – lygintuviniai diodai. Lygintuviniuose dioduose panaudojama PN sandūros ventilinė savybė,
pasireiškianti tuo, kad viena kryptimi (tiesiogine) sandūra srovę praleidžia gerai, o kita kryptimi
(atgaline) srovės beveik nepraleidžia (1 pav.). Šie diodai dažniausiai naudojami elektroniniuose
įtaisuose – lygintuvuose, skirtuose kintamajai srovei keisti į nuolatinę. Iš to ir kilęs lygintuvinių diodų
pavadinimas. F IR I
Matuojant tiesioginę charakteristikos šaką, diodas jungiamas anodu prie teigiamo nuolatinės įtampos
šaltinio poliaus ir katodu – prie neigiamo. Diodo srovei riboti, nuosekliai jungiamas reostatas Rd.
Apsaugai nuo trumpojo jungimo, naudojamas saugiklis F. Matuojant atgalinę charakteristikos šaką,
diodas yra apsukamas ir anodu jungiamas prie neigiamo įtampos šaltinio poliaus, o katodu – prie
teigiamo.

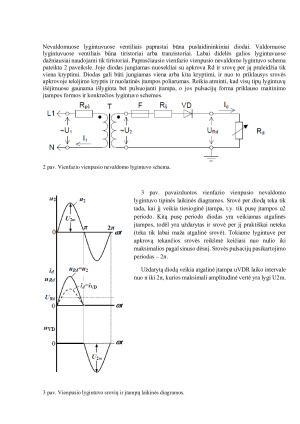

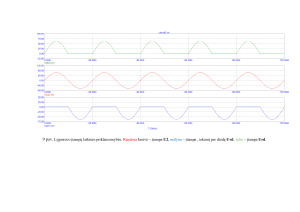

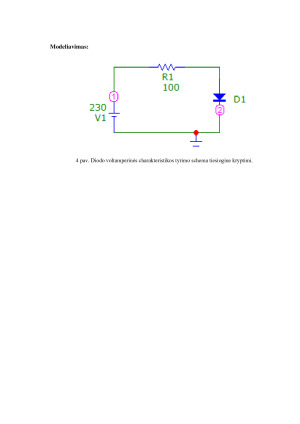

Laboratorinis darbas Nr. 2
Vienfazis dvipusis nevaldomas lygintuvas ir filtrai

Laboratorinis darbas Nr. 3
Vienfazis dvipusis valdomas lygintuvas
