EN50083 (Televizijos ir garsinių sistemų bei dialoginių paslaugų kabelių tinklai. Įrenginių elektromagnetinis suderinamumas) Standarto apžvalga

Ištrauka

EN50083 (Televizijos ir garsinių sistemų bei
dialoginių paslaugų kabelių tinklai. Įrenginių
elektromagnetinis suderinamumas) Standarto
apžvalga

Turinys
Trumpa standarto apžvalga 3
Spinduliavimo į tinklą matavimas 3
Aktyvių įrenginių spinduliavimo matavimas 3

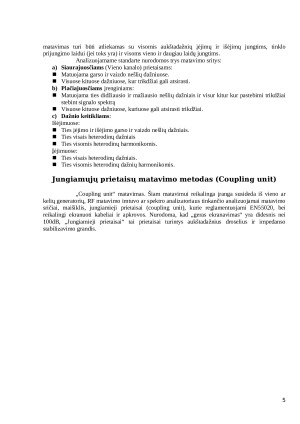

Jungiamųjų prietaisų matavimo metodas (Coupling unit) 4

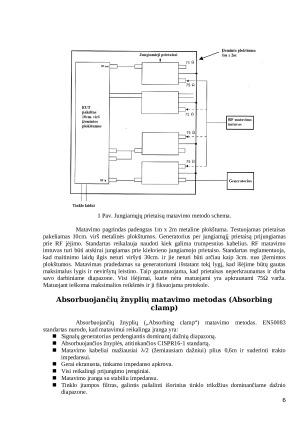

Absorbuojančių žnyplių matavimo metodas (Absorbing clamp) 5
Pakeitimo matavimo metodas (Substitution) 6

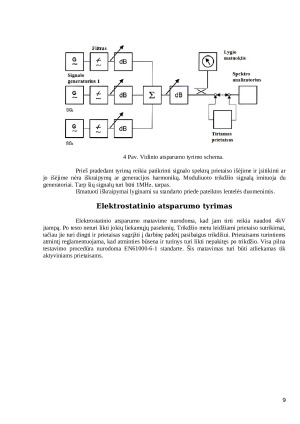

Vidinio atsparumo tyrimas 7
Elektrostatinio atsparumo tyrimas 8

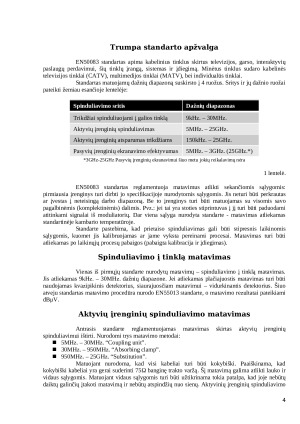

Trumpa standarto apžvalga
EN50083 standartas apima kabelinius tinklus skirtus televizijos, garso, interaktyvių
paslaugų perdavimui, šių tinklų įrangą, sistemas ir įdiegimą. Minėtus tinklus sudaro kabelinės
televizijos tinklai (CATV), multimedijos tinklai (MATV), bei individualūs tinklai.
Standartas matuojamų dažnių diapazoną suskirsto į 4 ruožus. Sritys ir jų dažnio ruožai
pateikti žemiau esančioje lentelėje:
Spinduliavimo sritis Dažnių diapazonas
Trikdžiai spinduliuojami į galios tinklą 9kHz. – 30MHz.
Aktyvių įrenginių spinduliavimas 5MHz. – 25GHz.
Aktyvių įrenginių atsparumas trikdžiams 150kHz. – 25GHz.
Pasyvių įrenginių ekranavimo efektyvumas5MHz. – 3GHz. (25GHz.*)
*3GHz-25GHz Pasyvių įrenginių ekranavimui šiuo metu jokių reikalavimų nėra
1 lentelė.
EN50083 standartas reglamentuoja matavimus atlikti sekančiomis sąlygomis:
pirmiausia įrenginys turi dirbti jo specifikacijoje nurodytomis sąlygomis. Jis neturi būti perkrautas
ar įvestas į neteisingą darbo diapazoną. Be to įrenginys turi būti matuojamas su visomis savo
pagalbinėmis (komplektinėmis) dalimis. Pvz.: jei tai yra stoties stiprintuvas į jį turi būti paduodami
atitinkami signalai iš moduliatorių. Dar viena sąlyga nurodyta standarte - matavimas atliekamas
standartinėje kambario temperatūroje.
Standarte pastebima, kad prietaiso spinduliavimas gali būti stipresnis laikinomis
sąlygomis, kuomet jis kalibruojamas ar jame vyksta pereinami procesai. Matavimas turi būti
atliekamas po laikinųjų procesų pabaigos (pabaigta kalibracija ir įdiegimas).
Spinduliavimo į tinklą matavimas
Vienas iš pirmųjų standarte nurodytų matavimų – spinduliavimo į tinklą matavimas.
Jis atliekamas 9kHz. – 30MHz. dažnių diapazone. Jei atliekamas plačiajuostis matavimas turi būti
naudojamas kvazipikinis detektorius, siaurajuosčiam matavimui – vidurkinantis detektorius. Šiuo
atveju standartas matavimo procedūra nurodo EN55013 standarte, o matavimo rezultatai pateikiami
dBμV.
Aktyvių įrenginių spinduliavimo matavimas
Antrasis standarte reglamentuojamas matavimas skirtas aktyvių įrenginių
spinduliavimui ištirti. Nurodomi trys matavimo metodai:
5MHz. – 30MHz. “Coupling unit”.

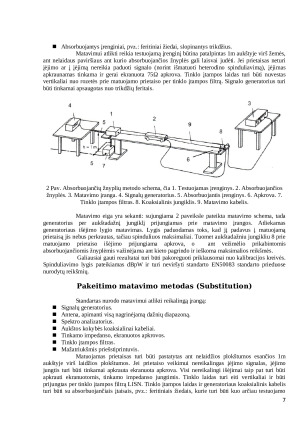

30MHz. – 950MHz. “Absorbing clamp”.

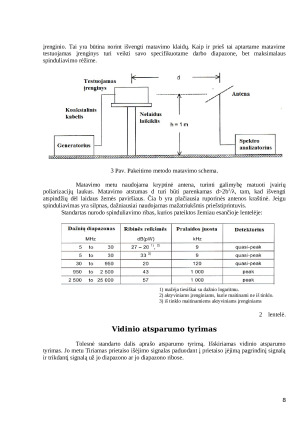

950MHz. – 25GHz. “Substitution”.
Matuojant nurodoma, kad visi kabeliai turi būti kokybiški. Paaiškinama, kad
kokybiški kabeliai yra gerai suderinti 75Ω banginę trakto varžą. Šį matavimą galima atlikti lauko ir
vidaus sąlygomis. Matuojant vidaus sąlygomis turi būti užtikrinama tokia patalpa, kad joje nebūtų
daiktų galinčių įtakoti matavimą ir nebūtų atspindžių nuo sienų. Aktyvinių įrenginių spinduliavimo
matavimas turi būti atliekamas su visomis aukštadažnių įėjimų ir išėjimų jungtims, tinklo
prijungimo laidui (jei toks yra) ir visoms vieno ir daugiau laidų jungtims.
Analizuojamame standarte nurodomos trys matavimo sritys:
a)Siaurajuosčiams (Vieno kanalo) prietaisams:
