Laboratorinis darbas
ELEKTROS GRANDINIŲ CHARAKTERISTIKŲ MATAVIMAS

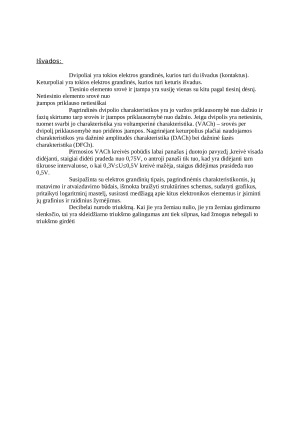

Darbo tikslas: susipažinti su elektros grandinių tipais, pagrindinėmis
charakteristikomis, jų matavimo ir atvaizdavimo būdais, išmokti braižyti
struktūrines schemas, sudaryti grafikus, pritaikyti logaritminį mastelį,
susirasti medžiagą apie kitus elektronikos elementus ir įsiminti jų grafinius
ir raidinius žymėjimus.

Teorinė užduotis:
1 paveiksliukas. Diodo volt-amperinės charakteristikos matavimo schema
Matavimas atliekamas sukinėjant kintamojo rezistoriaus (potenciometro) R2 rankenėlę. Iš
schemos matyti, kad priklausomai nuo rankenėlės padėties, keičiasi įtampa ant diodo VD1.
Diodo įtampą U nuolatos rodo voltmetras PV1. Keičiant diodo VD1 įtampą, keičiasi ir jo
srovės stipris I, kurį nuolatos matuoja ampermetras PA1. Taigi VACh matuojama iš pradžių
pasukus potenciometro rankenėlę taip, kad šliaužiklis būtų apatinėje padėtyje, vadinasi U=0
V. Po to, pamažu didinant įtampą tam tikru žingsniu yra fiksuojami matavimo rezultatai ir

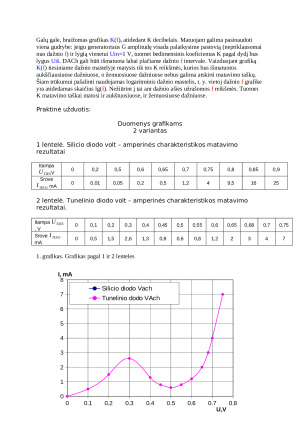

sudaroma lentelė – srovės I priklausomybė nuo diodo įtampos U. Pagal lentelės duomenis
galima sudaryti grafiką. Pakeitus šaltinio GB1 poliarumą, įmanoma išmatuoti ir atgalinę
srovę, tačiau ji daugeliui diodų beveik nepriklauso nuo įtampos ir yra artima nuliui.
2 paveiksliukas. Keturpolio dažninės amplitudės matavimo schema

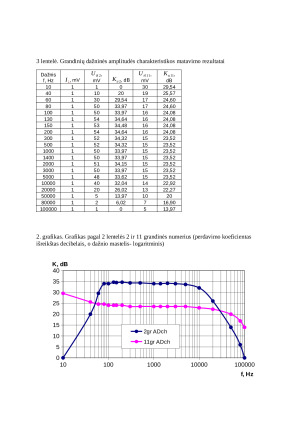

Matuojant tam tikru žingsniu turi būti keičiamas generatoriaus G dažnis f. Ties
kiekviena dažnio reikšme reikia užsirašyti voltmetrų PV1 ir PV2 rodmenis. Tuomet
perdavimo koeficientas ties konkrečiu dažniu turi būti skaičiuojamas pagal formulę
KU=Uiš/Uin arba KU[dB]=20lg(Uiš/Uin).
