Elektros energijos nuostoliai. Elektros tinklo galios nuostolių, srautų ir įtampos apskaičiavimas

Ištrauka

ELEKTROS ENERGETIKA
Namų darbas

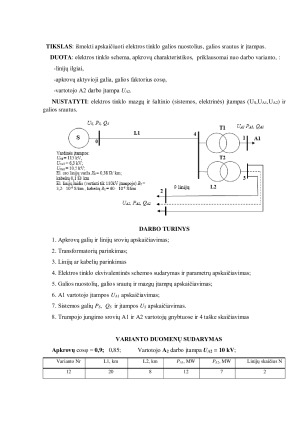

TIKSLAS: išmokti apskaičiuoti elektros tinklo galios nuostolius, galios srautus ir įtampas.

DUOTA: elektros tinklo schema, apkrovų charakteristikos, priklausomai nuo darbo varianto, :
-linijų ilgiai,
-apkrovų aktyvioji galia, galios faktorius cosφ,
-vartotojo A2 darbo įtampa UA2.
NUSTATYTI: elektros tinklo mazgų ir šaltinio (sistemos, elektrinės) įtampas (US,UA1,UA2) ir
galios srautus.

DARBO TURINYS

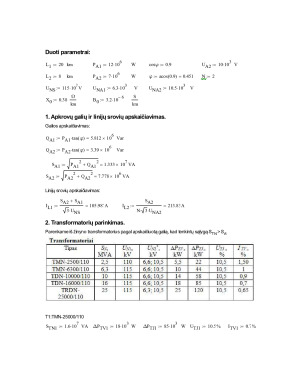

1. Apkrovų galių ir linijų srovių apskaičiavimas;
2. Transformatorių parinkimas;

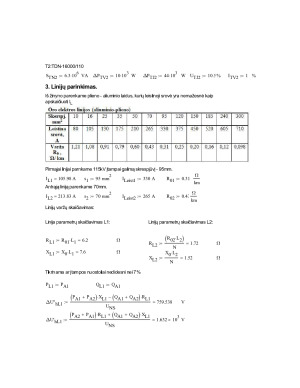

3. Linijų ar kabelių parinkimas

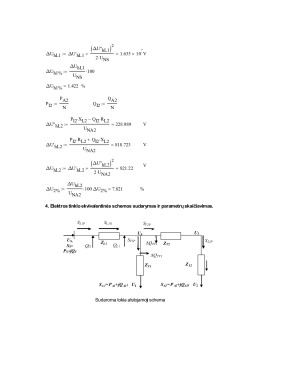

4. Elektros tinklo ekvivalentinės schemos sudarymas ir parametrų apskaičiavimas;

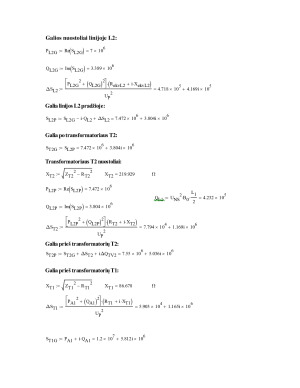

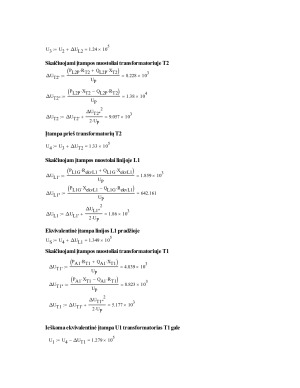

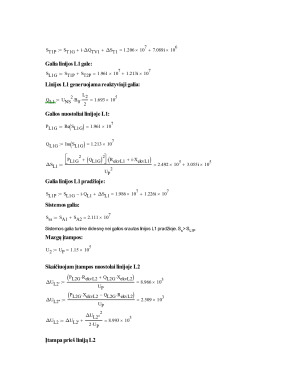

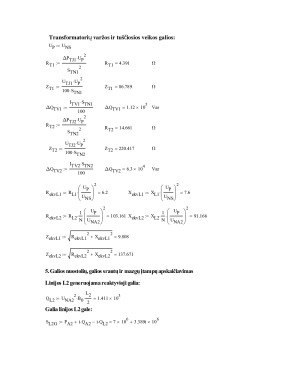

5. Galios nuostolių, galios srautų ir mazgų įtampų apskaičiavimas;

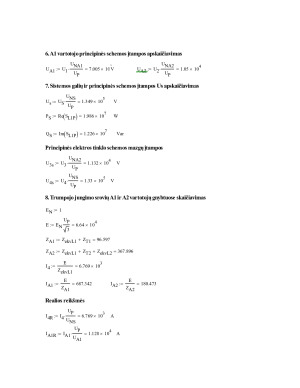

6. A1 vartotojo įtampos UA1 apskaičiavimas;
7. Sistemos galių PS, QS ir įtampos US apskaičiavimas.
8. Trumpojo jungimo srovių A1 ir A2 vartotojų gnybtuose ir 4 taške skaičiavimas

VARIANTO DUOMENŲ SUDARYMAS
Apkrovų cosφ = 0,9; 0,85; Vartotojo A2 darbo įtampa UA2 = 10 kV;
Varianto Nr L1, km L2, km PA1, MW PA2, MW Linijų skaičius N
12 20 8 12 7 2
