3 laboratorinis darbas
ELEKTROPNEUMATINIŲ AUTOMATIKOS ELEMENTŲ TYRIMAS
Darbo tikslas:
Susipažinti su elektropneumatinių elementų (elektriškai valdomų skirstytuvų, slėgio
reguliatorių, proporcinių skirstytuvų, srauto reguliatorių, jungiklių bei magnetinių priartėjimo
jutiklių) konstrukcija, veikimo principu ir išbandyti juos elektropneumoautomatikos
sistemose.
Užduotis:
1. Išnagrinėti ir trumpai aprašyti 1 pav. pateiktą cilindrų A ir B judesio diagramą ir
valdymo poveikius joje.

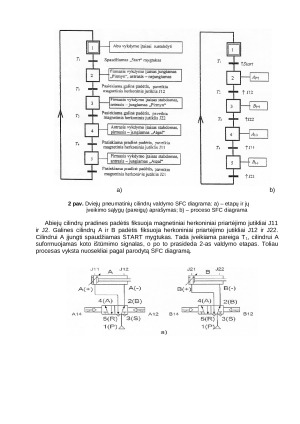

2. Išanalizuoti ir aprašyti 2 pav., a ir b parodytas nuosekliasias diagramas,
apibūdinant visus proceso etapus nuo 1 iki 5 ir jų įveikimo pareigas nuo T1 iki T5.
3. Parinkti reikiamus elektropneumatinius elementus, susipažinti su jų veikimo

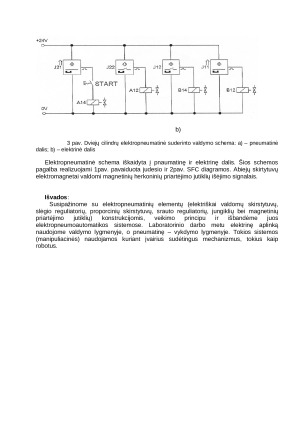

principu ir stende sujungti 3 pav. parodytą schemą.
4. Paspaudus START mygtuką, išbandyti cilindrų valdymo schemą. Bandymų metu
stebėti magnetinių herkoninių jutiklių ir 5/2 tipo skirstytuvų elektromegnetų poveikio
šviesinę indikaciją. 5. Aprašyti schemos veikimo principą, nurodant kaip suformuojami
abiejų cilindrų valdymo signalai A(+), A(-), B(+), B(-).
6. Išbandyti 3 pav. parodytos schemos veikimą, sumažinus cilindrų kotų greitį.
