Elektromagnetinis suderinamumas T121M101 (2)
Detali informacija
Ištrauka
Elektromagnetinis suderinamumas T121M101

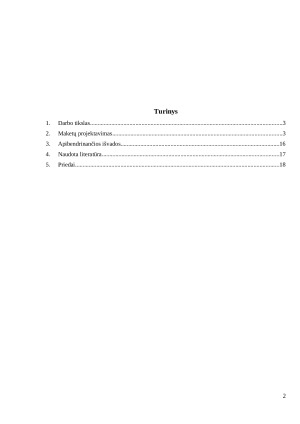

Turinys
1.Darbo tikslas 3
2.Maketų projektavimas 3
3.Apibendrinančios išvados 16
4.Naudota literatūra 17
5.Priedai 18
1.Darbo tikslas

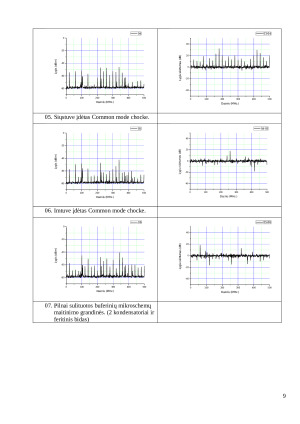

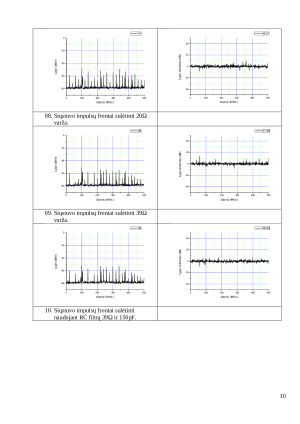

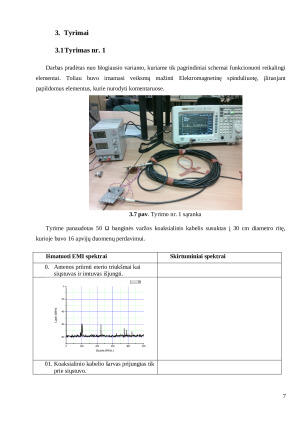

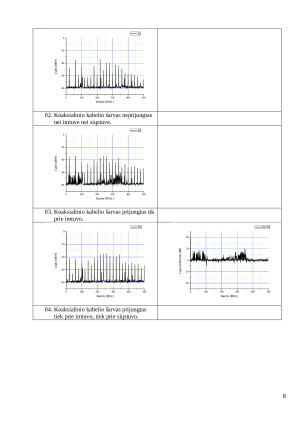

Sumažinti elektromagnetinę spinduliuotę duomenų perdavimo kanale, kuomet perduodamas
20 MHz stačiakampis signalas.
2.Projektavimas

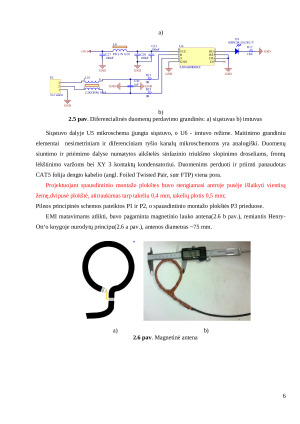

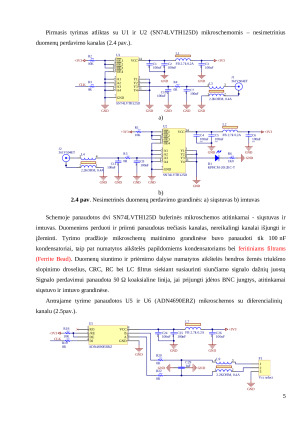

Tikslus pasiekti, buvo suprojektuotos duomenų siuntimo ir priėmimo grandys, turinčios
nesimetrinius ir diferencinius kanalus. Imituojant duomenis buvo panaudotas 20 MHz osciliatorius,
kurio išėjimo signalas paduodamas į buferines mikroschemas. Osciliatoriaus generuojamų impulsų
kylantys bei krintantys frontai yra 7 ns trukmės. Pasirinktų buferinių mikroschemų dinaminiai
parametrai pateikti žemiau esančiose paveiksluose (2.1 ir 2.2 pav.).

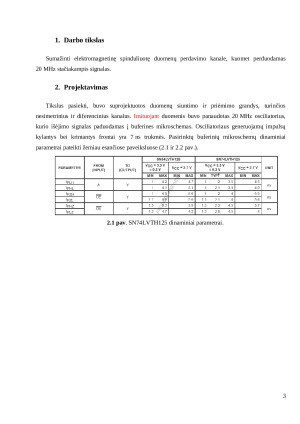

2.1 pav. SN74LVTH125 dinaminiai parametrai.

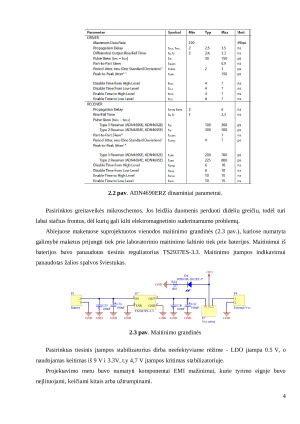

2.2 pav. ADN4690ERZ dinaminiai parametrai.
Pasirinktos greitaveikės mikroschemos. Jos leidžia duomenis perduoti dideliu greičiu, todėl turi
labai stačius frontus, dėl kurių gali kilti elektromagnetinio suderinamumo problemų.
Abiejuose maketuose suprojektuotos vienodos maitinimo grandinės (2.3 pav.), kuriose numatyta
galimybė maketus prijungti tiek prie laboratorinio maitinimo šaltinio tiek prie baterijos. Maitinimui iš
baterijos buvo panaudotas tiesinis reguliatorius TS2937ES-3.3. Maitinimo įtampos indikavimui
panaudotas žalios spalvos šviestukas.
