LOGOPERIODINĖS ANTENOS

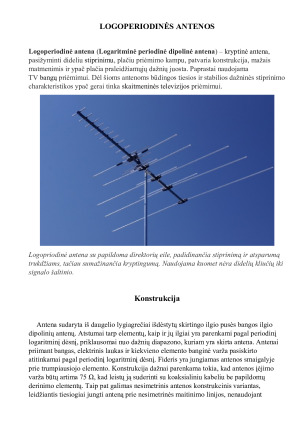

Logoperiodinė antena (Logaritminė periodinė dipolinė antena) – kryptinė antena,
pasižyminti dideliu stiprinimu, plačiu priėmimo kampu, patvaria konstrukcija, mažais
matmenimis ir ypač plačia praleidžiamųjų dažnių juosta. Paprastai naudojama
TV bangų priėmimui. Dėl šioms antenoms būdingos tiesios ir stabilios dažninės stiprinimo
charakteristikos ypač gerai tinka skaitmeninės televizijos priėmimui.
Logopriodinė antena su papildoma direktorių eile, padidinančia stiprinimą ir atsparumą
trukdžiams, tačiau sumažinančia kryptingumą. Naudojama kuomet nėra didelių kliučių iki signalo šaltinio.

Konstrukcija
Antena sudaryta iš daugelio lygiagrečiai išdėstytų skirtingo ilgio pusės bangos ilgio
dipolinių antenų. Atstumai tarp elementų, kaip ir jų ilgiai yra parenkami pagal periodinį
logaritminį dėsnį, priklausomai nuo dažnių diapazono, kuriam yra skirta antena. Antenai
priimant bangas, elektrinis laukas ir kiekvieno elemento banginė varža pasiskirto
atitinkamai pagal periodinį logaritminį dėsnį. Fideris yra jungiamas antenos smaigalyje
prie trumpiausiojo elemento. Konstrukcija dažnai parenkama tokia, kad antenos įėjimo
varža būtų artima 75 Ω, kad leistų ją suderinti su koaksialiniu kabeliu be papildomų

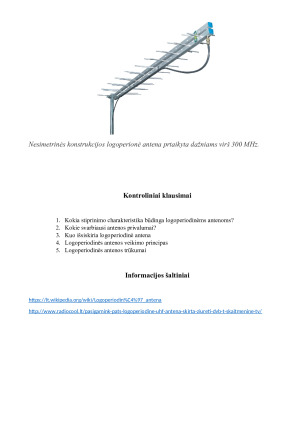

derinimo elementų. Taip pat galimas nesimetrinis antenos konstrukcinis variantas,
leidžiantis tiesiogiai jungti anteną prie nesimetrinės maitinimo linijos, nenaudojant
simetrinimo įtaisų, todėl gaunamas aukštesnis naudingumo koeficientas ir didesnis
atsparumas trukdžiams.
