Elektroliuminescenciniai kondensatoriai

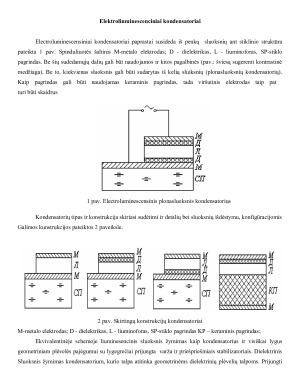

Electroluminescensiniai kondensatoriai paprastai susideda iš penkų sluoksnių ant stiklinio struktūra
pateikta 1 pav. Spinduliuotės šaltinis M-metalo elektrodas; D - dielektrikas, L - liuminoforas, SP-stiklo
pagrindas. Be šių sudedamųjų dalių gali būt naudojamos ir kitos pagalbinės (pav.: šviesą sugerenti kontrastinė
medžiaga). Be to, kiekvienas sluoksnis gali būti sudarytas iš kelių sluiksnių (plonasluoksnių kondensatorių).
Kaip pagrindas gali būti naudojamas keraminis pagrindas, tada viršutinis elektrodas taip pat turi būti skaidrus
1 pav. Electroluminescensinis plonasluoksnis kondensatorius
Kondensatorių tipas ir konstrukcija skiriasi sudėtimi ir detalių bei sluoksnių išdėstymu, konfigūracijomis
Galimos kunstrukcijos pateiktos 2 paveiksle.
2 pav. Skirtingų konstrukcijų kondensatoriai
M-metalo elektrodas; D - dielektrikas, L - liuminoforas, SP-stiklo pagrindas KP – keraminis pagrindas;
Ekvivalentinėje schemoje liuminesencinis sluoksnis žymimas kaip kondensatorius ir visiškai lygus
geometriniam plėvelės pajėgumui su lygegrečiai prijungta varža ir priešpriešiniais stabilizatoriais. Dielektrinis
Sluoksnis žymimas kondensatorium, kurio talpa atitinka geometrinėms dielektrinių plėvelių talpoms. Prijungti
rezistoriai, kurie imituoja dielektrikus su laidumu. Nuosekliai su jais gali būti jungiami rezistoriai
charakterizuojantys pasipriešinimo elektrodus. Analogiška elektros grandinė, plonasluoksnio kondensatoriaus
yra pateikiama 3 pav.

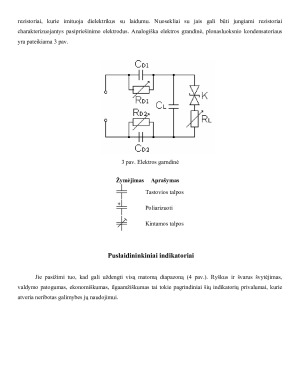

3 pav. Elektros garndinė
Puslaidininkiniai indikatoriai
Jie pasižimi tuo, kad gali uždengti visą matomą diapazoną (4 pav.). Ryškus ir švarus švytėjimas,
valdymo patogumas, ekonomiškumas, ilgaamžiškumas tai tokie pagrindiniai šių indikatorių privalumai, kurie
atveria neribotas galimybes jų naudojimui.
ŽymėjimasAprašymas
Tastovios talpos
Poliarizuoti
Kintamos talpos

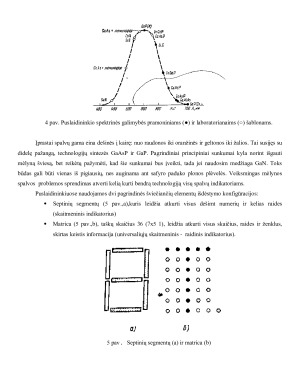

4 pav. Puslaidininkio spektrinės galimybės pramoniniams (●) ir laboratorianaims (○) šablonams.
Įprastai spalvų gama eina dešinės į kairę: nuo raudonos iki oranžinės ir geltonos iki žalios. Tai susijęs su
didelę pažangą, technologijų sintezės GaAsP ir GaP. Pagrindiniai principiniai sunkumai kyla norint išgauti
mėlyną šviesą, bet reikėtų pažymėti, kad šie sunkumai bus įveikti, tada jei naudosim medžiaga GaN. Toks
būdas gali būti vienas iš pigiausių, nes auginama ant safyro paduko plonos plėvelės. Veiksmingas mėlynos
spalvos problemos sprendimas atverti kelią kurti bendrą technologiją visų spalvų indikatoriams.
Puslaidininkiuose naudojamos dvi pagrindinės šviečiančių elementų išdėstymo konfigūracijos:
Septinių segmentų (5 pav.,a),kuris leidžia atkurti visus dešimt numerių ir kelias raides
(skaitmeninis indikatorius)
