Elektroninės aparatūros projektavimas
KURSINIS DARBAS

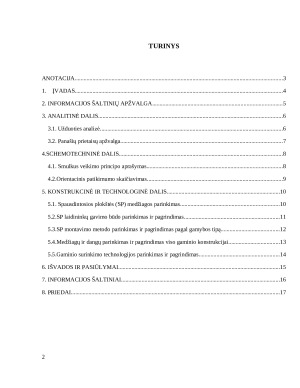

TURINYS
ANOTACIJA 3
1.ĮVADAS 4
2. INFORMACIJOS ŠALTINIŲ APŽVALGA 5

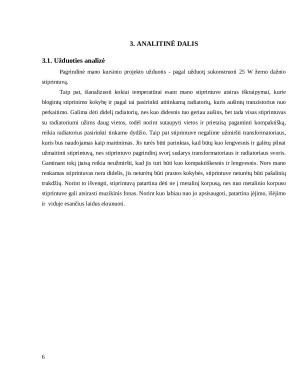

3. ANALITINĖ DALIS 6
3.1. Užduoties analizė 6

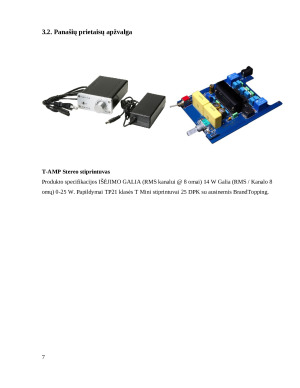

3.2. Panašių prietaisų apžvalga 7

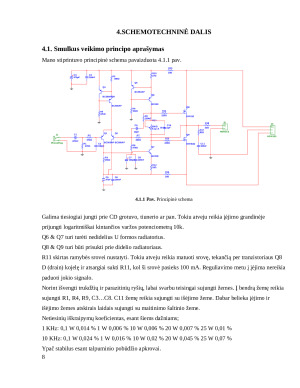

4.SCHEMOTECHNINĖ DALIS 8
4.1. Smulkus veikimo principo aprašymas 8

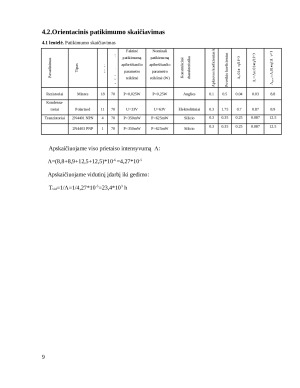

4.2.Orientacinis patikimumo skaičiavimas 9

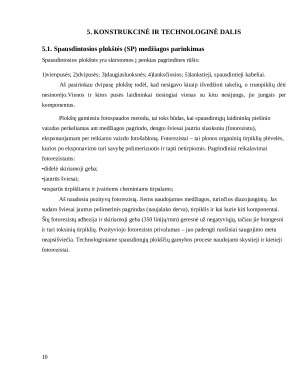

5. KONSTRUKCINĖ IR TECHNOLOGINĖ DALIS 10
5.1. Spausdintosios plokštės (SP) medžiagos parinkimas 10
5.2.SP laidininkų gavimo būdo parinkimas ir pagrindimas 11
5.3.SP montavimo metodo parinkimas ir pagrindimas pagal gamybos tipą 12
5.4.Medžiagų ir dangų parinkimas ir pagrindimas viso gaminio konstrukcijai 13
5.5.Gaminio surinkimo technologijos parinkimas ir pagrindimas 14
6. IŠVADOS IR PASIŪLYMAI 15
7. INFORMACIJOS ŠALTINIAI 16
8. PRIEDAI 17

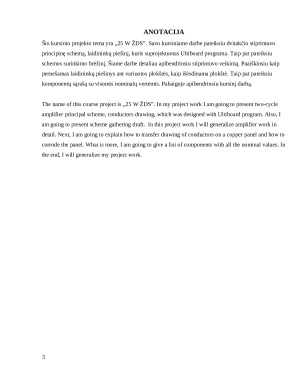

ANOTACIJA
Šio kursinio projekto tema yra „25 W ŽDS”. Savo kursiniame darbe pateiksiu dvitakčio stiprintuvo
principinę schemą, laidininkų piešinį, kuris suprojektuotas Ultiboard programa. Taip pat pateiksiu
schemos surinkimo brėžinį. Šiame darbe detaliau apibendrinsiu stiprintuvo veikimą. Paaiškinsiu kaip
pernešamas laidininkų piešinys ant variuotos plokštės, kaip išėsdinama plokštė. Taip pat pateiksiu
komponentų sąrašą su visomis nominalų vertėmis. Pabaigoje apibendrinsiu kursinį darbą.
The name of this course project is „25 W ŽDS”. In my project work I am going to present two-cycle
amplifier principal scheme, conductors drawing, which was designed with Ultiboard program. Also, I
am going to present scheme gathering draft. In this project work I will generalize amplifier work in
detail. Next, I am going to explain how to transfer drawing of conductors on a copper panel and how to
corrode the panel. What is more, I am going to give a list of components with all the nominal values. In
the end, I will generalize my project work.

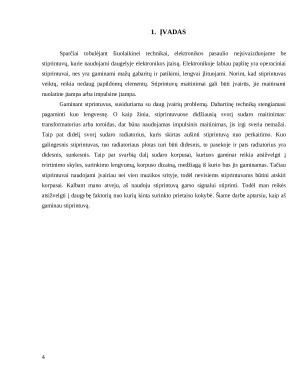

1.ĮVADAS
Sparčiai tobulėjant šiuolaikinei technikai, elektronikos pasaulio neįsivaizduojame be
stiprintuvų, kurie naudojami daugelyje elektronikos įtaisų. Elektronikoje labiau paplitę yra operaciniai
stiprintuvai, nes yra gaminami mažų gabaritų ir patikimi, lengvai įlituojami. Norint, kad stiprintuvas
veiktų, reikia nedaug papildomų elementų. Stiprintuvų maitinimai gali būti įvairūs, jie maitinami
nuolatine įtampa arba impulsine įtampa.
Gaminant stprintuvus, susiduriama su daug įvairių problemų. Dabartinę techniką stengiamasi
pagaminti kuo lengvesnę. O kaip žinia, stiprintuvuose didžiausią svorį sudaro maitinimas:
transformatorius arba toroidas, dar būna naudojamas impulsinis maitinimas, jis irgi sveria nemažai.
Taip pat didelį svorį sudaro radiatorius, kuris skirtas aušinti stiprintuvą nuo perkaitimo. Kuo
galingesnis stiprintuvas, tuo radiatoriaus plotas turi būti didesnis, to pasekoje ir pats radiatorius yra
didesnis, sunkesnis. Taip pat svarbią dalį sudaro korpusai, kuriuos gaminat reikia atsižvelgti į
tvirtinimo skyles, surinkimo lengvumą, korpuso dizainą, medžiagą iš kurio bus jis gaminamas. Tačiau
stiprintuvai naudojami įvairiau nei vien muzikos srityje, todėl nevisiems stiprintuvams būtini atskiri
korpusai. Kalbant mano atveju, aš naudoju stiprintuvą garso signalui stiprinti. Todėl man reikės
atsižvelgti į daugybę faktorių nuo kurių kinta surinkto prietaiso kokybė. Šiame darbe aptarsiu, kaip aš
gaminau stiprintuvą.

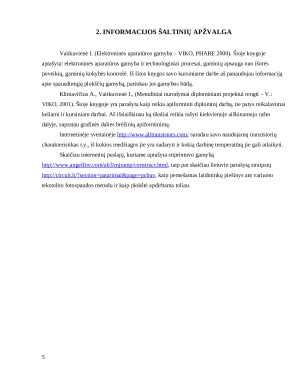

2. INFORMACIJOS ŠALTINIŲ APŽVALGA
Vaitkuvienė I. (Elektroninės aparatūros gamyba – VIKO, PHARE 2000). Šioje knygoje
aprašyta: elektroninės aparatūros gamyba ir technologiniai procesai, gaminių apsauga nuo išorės
poveikių, gaminių kokybės kontrolė. Iš šitos knygos savo kursiniame darbe aš panaudojau informaciją
apie spausdintųjų plokščių gamybą, parinkau jos gamybos būdą.
Klimavičius A., Vaitkuvienė I., (Metodiniai nurodymai diplominiam projektui rengti – V.:
VIKO, 2001). Šioje knygoje yra parašyta kaip reikia apiforminti diplominį darbą, tie patys reikalavimai
keliami ir kursiniam darbui. Aš išsiaiškinau ką tiksliai reikia rašyti kiekvienoje aiškinamojo rašto
dalyje, supratau grafinės dalies brėžinių apiforminimą.
Internetinėje sveitainėje http://www.alltransistors.com/ suradau savo naudojamų tranzistorių
charakteristikas t.y., iš kokios medžiagos jie yra sudaryti ir kokią...
