Dekametrinės bangos ir rombinės antenos veikimo principai

Ištrauka

Turinys
DEKAMETRINIŲ BANGŲ ROMBINĖS ANTENOS 1
Dekametrinės bangos 2

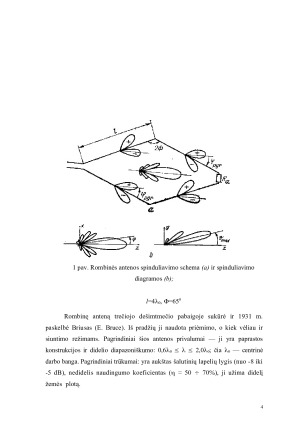

Rombinė antena 3

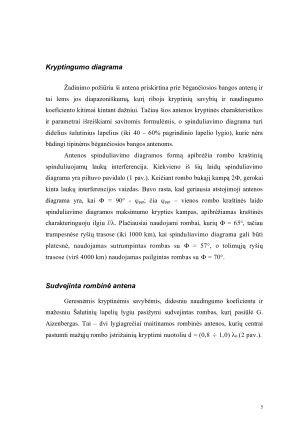

Kryptingumo diagrama 5

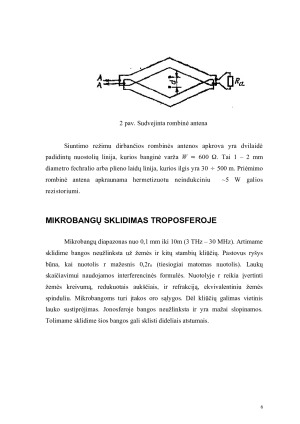

Sudvejinta rombinė antena 5
MIKROBANGŲ SKLIDIMAS TROPOSFEROJE 6

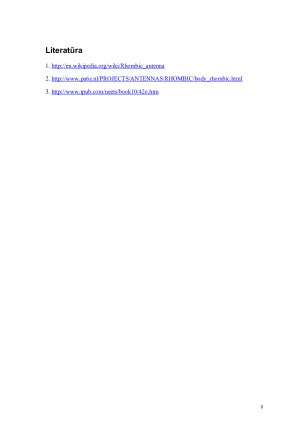

Literatūra 7

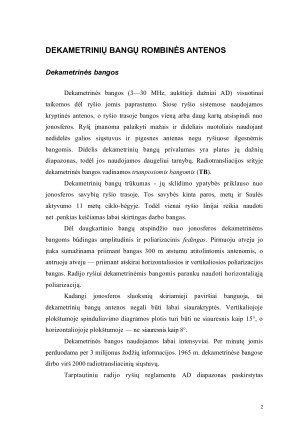

DEKAMETRINIŲ BANGŲ ROMBINĖS ANTENOS
Dekametrinės bangos
Dekametrinės bangos (3—30 MHz, aukštieji dažniai AD) visuotinai
taikomos dėl ryšio jomis paprastumo. Šiose ryšio sistemose naudojamos
kryptinės antenos, o ryšio trasoje bangos vieną arba daug kartų atsispindi nuo
jonosferos. Ryšį įmanoma palaikyti mažais ir dideliais nuotoliais naudojant
nedidelės galios siųstuvus ir pigesnes antenas negu ryšiuose ilgesnėmis
bangomis. Didelis dekametrinių bangų privalumas yra platus jų dažnių
diapazonas, todėl jos naudojamos daugeliui tarnybų. Radiotransliacijos srityje
dekametrinės bangos vadinamos trumposiomis bangomis (TB).
Dekametrinių bangų trūkumas - jų sklidimo ypatybės priklauso nuo
jonosferos savybių ryšio trasoje. Tos savybės kinta paros, metų ir Saulės
aktyvumo 11 metų ciklo-bėgyje. Todėl vienai ryšio linijai reikia naudoti
net .penkias keičiamas labai skirtingas darbo bangas.
Dėl daugkartinio bangų atspindžio nuo jonosferos dekametrinėms
bangoms būdingas amplitudinis ir poliarizacinis fedingas. Pirmuoju atveju jo
įtaka sumažinama priimant bangas 300 m atstumu atitolintomis antenomis, o
antruoju atveju — priimant atskirai horizontaliosios ir vertikaliosios poliarizacijos
bangas. Radijo ryšiui dekametrinėmis bangomis paranku naudoti horizontaliąją poliarizaciją.
Kadangi jonosferos sluoksnių skiriamieji paviršiai banguoja, tai
dekametrinių bangų antenos negali būti labai siaurakryptės. Vertikaliojoje
plokštumoje spinduliavimo diagramos plotis turi būti ne siauresnis kaip 15°, o
horizontaliojoje plokštumoje — ne siauresnis kaip 8°.
Dekametrinės bangos naudojamos labai intensyviai. Per minutę jomis
perduodama per 3 milijonus žodžių informacijos. 1965 m. dekametrinėse bangose
dirbo virš 2000 radiotransliacinių siųstuvų.

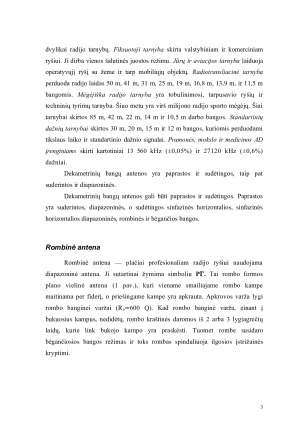

Tarptautiniu radijo ryšių reglamentu AD diapazonas paskirstytas
dvylikai radijo tarnybų. Fiksuotoji tarnyba skirta valstybiniam ir komerciniam
ryšiui. Ji dirba vienos šalutinės juostos režimu. Jūrų ir aviacijos tarnyba laiduoja
operatyvųjį ryšį su žeme ir tarp mobiliųjų objektų. Radiotransliacinė tarnyba
perduoda radijo laidas 50 m, 41 m, 31 m, 25 m, 19 m, 16,8 m, 13,9 m, ir 11,5 m
bangomis. Mėgėjiška radijo tarnyba yra tobulinimosi, tarpusavio ryšių ir
techninių tyrimų tarnyba. Šiuo metu yra virš milijono radijo sporto mėgėjų. Šiai
tarnybai skirtos 85 m, 42 m, 22 m, 14 m ir 10,5 m darbo bangos. Standartinių
dažnių tarnybai skirtos 30 m, 20 m, 15 m ir 12 m bangos, kuriomis perduodami
tikslaus laiko ir standartinio dažnio signalai. Pramonės, mokslo ir medicinos AD
įrenginiams skirti kartotiniai 13 560 kHz (±0,05%) ir 27120 kHz (±0,6%)
dažniai.
