DAŽNIŲ KEITIKLIO TYRIMAS

Darbo užduotis. Ištirti aukšto dažnio sistemą, sudaryti tiriamos juostos spektrą.
Teorinė dalis. Dažnio keitiklis sudarytas iš maišiklio, išėjimo juostinio filtro ir
heterodino. Pats dažnio keitimas idealiu atveju yra dažnių perkėlimas iš vienos spektro
srities į kitą. Galima atlikti žemųjų arba aukštųjų dažnių injekciją, priklausomai nuo to
koks yra heterodino išduodamas dažnumas.
Kaip matome dažnis yra perkeliamas į kitas sritis ir . Pasirenkama ta
dedamoji, kuri atrodo praktiškesnė, dažniausiai tai žemesniojo dažnio. Labai svarbu gerai
nufiltruoti veidrodinį kanalą, nes jis per dauginimą patenka į tarpinį dažnį ir jį gadina.
Kokie dažniai patenka į daugiklį parodyta 1. Pav.
1. Pav. Kai kurie dažnių keitiklio priėmimo kanalai.

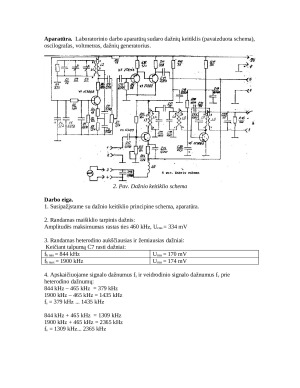

Aparatūra. Laboratorinio darbo aparatūrą sudaro dažnių keitiklis (pavaizduota schema),
oscilografas, voltmetras, dažnių generatorius.
2. Pav. Dažnio keitiklio schema

Darbo eiga.
1. Susipažįstame su dažnio keitiklio principine schema, aparatūra.
2. Randamas maišiklio tarpinis dažnis:
Amplitudės maksimumas rastas ties 460 kHz, Urms = 334 mV
3. Randamas heterodino aukščiausias ir žemiausias dažniai:
