Statybinės mechanikos namų darbas

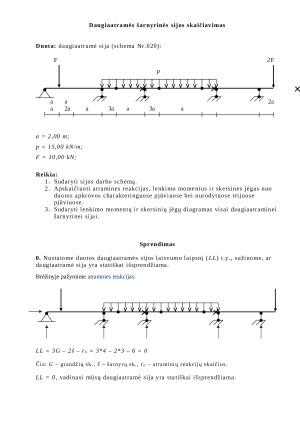

DAUGIAATRAMĖS LANKSTINĖS SIJOS SKAIČIAVIMAS
Daugiaatramės šarnyrinės sijos skaičiavimas
Duota: daugiaatramė sija (schema Nr.020):
F 2F
aa 2a
a2a a 3a a 3a a
a = 2,00 m;
p = 15,00 kN/m;
F = 10,00 kN;
Reikia:

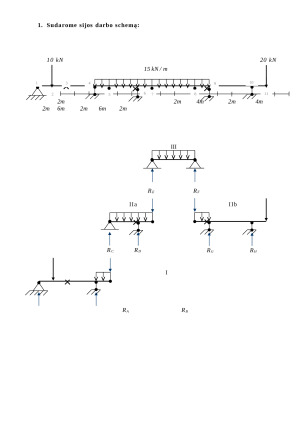

1.Sudaryti sijos darbo schemą.

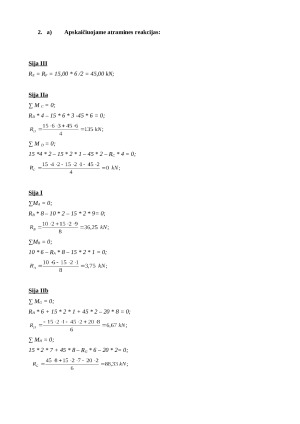

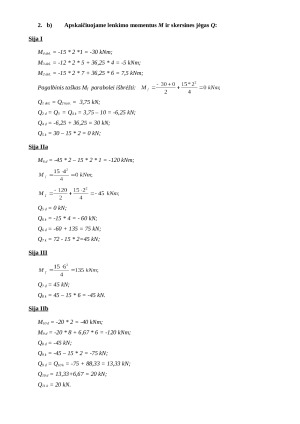

2.Apskaičiuoti atramines reakcijas, lenkimo momentus ir skersines jėgas nuo
duotos apkrovos charakteringuose pjūviuose bei nurodytuose trijuose
pjūviuose.

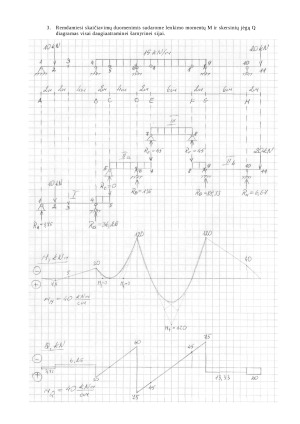

3.Sudaryti lenkimo momentų ir skersinių jėgų diagramas visai daugiaatraminei
šarnyrinei sijai.
Sprendimas
0. Nustatome duotos daugiaatramės sijos laisvumo laipsnį (LL) t.y., sužinome, ar
daugiaatramė sija yra statiškai išsprendžiama.
Brėžinyje pažymime atramines reakcijas:
LL = 3G – 2š – r0 = 3*4 – 2*3 – 6 = 0
Čia: G – grandžių sk., š – šarnyrų sk., r0 – atraminių reakcijų skaičius.
LL = 0, vadinasi mūsų daugiaatramė sija yra statiškai išsprendžiama.
