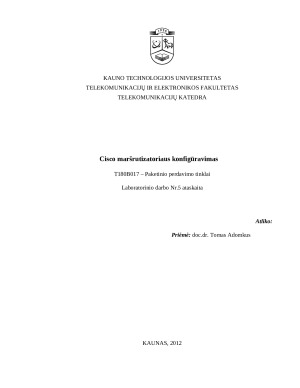

Cisco maršrutizatoriaus konfigūravimas
T180B017 – Paketinio perdavimo tinklai
Laboratorinio darbo Nr.5 ataskaita

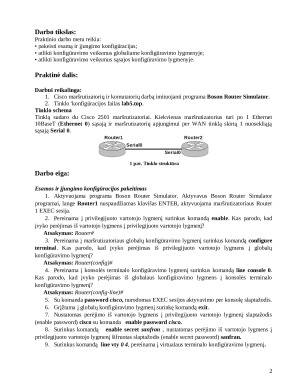

Darbo tikslas:
Praktinio darbo metu reikia:
• pakeisti esamą ir įjungimo konfigūracijas;
• atlikti konfigūravimo veiksmus globaliame konfigūravimo lygmenyje;
• atlikti konfigūravimo veiksmus sąsajos konfigūravimo lygmenyje.
Praktinė dalis:

Darbui reikalinga:
1.Cisco maršrutizatorių ir komutatorių darbą imituojanti programa Boson Router Simulator.
2.Tinklo 'konfigūracijos failas lab5.top.
Tinklo schema
Tinklą sudaro du Cisco 2501 maršrutizatoriai. Kiekvienas maršrutizatorius turi po 1 Ethernet
10BaseT (Ethernet 0) sąsają ir maršrutizatorių apjungimui per WAN tinklą skirtą 1 nuosekliąją
sąsają Serial 0.
1 pav. Tinklo struktūra

Darbo eiga:
Esamos ir įjungimo konfigūracijos pakeitimas
1.Aktyvuojama programa Boson Router Simulator. Aktyvavus Boson Router Simulator
programai, lange Router1 nuspaudžiamas klavišas ENTER, aktyvuojama maršrutizatoriaus Router
1 EXEC sesija.
2.Pereinama į privilegijuoto vartotojo lygmenį surinkus komandą enable. Kas parodo, kad
įvyko perėjimas iš vartotojo lygmens į privilegijuoto vartotojo lygmenį?
Atsakymas: Router#
3.Pereinama į maršrutizatoriaus globalų konfigūravimo lygmenį surinkus komandą configure
terminal. Kas parodo, kad įvyko perėjimas iš privilegijuoto vartotojo lygmens į globalų
konfigūravimo lygmenį?
Atsakymas: Router(config)#
4.Pereinama į konsolės terminalo konfigūravimo lygmenį surinkus komandą line console 0.
Kas parodo, kad įvyko perėjimas iš globalaus konfigūravimo lygmens į konsolės terminalo
konfigūravimo lygmenį?
Atsakymas: Router(config-line)#
5.Su komanda password cisco, nurodomas EXEC sesijos aktyvavimo per konsolę slaptažodis.
6.Grįžtama į globalų konfigūravimo lygmenį surinkę komandą exit.
7.Nustatomas perėjimo iš vartotojo lygmens į privilegijuoto vartotojo lygmenį slaptažodis
(enable password) cisco su komanda enable password cisco.
8.Surinkus komandą enable secret sanfran , nustatomas perėjimo iš vartotojo lygmens į
privilegijuoto vartotojo lygmenį šifruotas slaptažodis (enable secret password) sanfran.
9.Surinkus komandą line vty 0 4, pereinama į virtualaus terminalo konfigūravimo lygmenį.

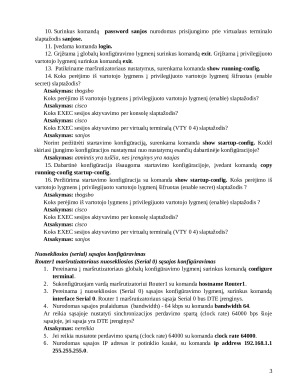

10.Surinkus komandą password sanjos nurodomas prisijungimo prie virtualaus terminalo
slaptažodis sanjose.
11.Įvedama komanda login.
12.Grįžtama į globalų konfigūravimo lygmenį surinkus komandą exit. Grįžtama į privilegijuoto
vartotojo lygmenį surinkus komandą exit.
13. Patikriname maršrutizatoriaus nustatymus, surenkama komanda show running-config.
14.Koks perėjimo iš vartotojo lygmens į privilegijuoto vartotojo lygmenį šifruotas (enable
secret) slaptažodis?
