Centriškai gniuždomų strypų klupumo analizė

Ištrauka

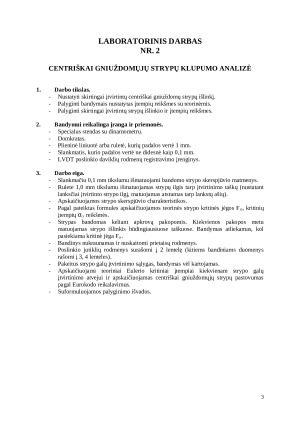

1. Darbo tikslas.
-Nustatyti skirtingai įtvirtintų centriškai gniuždomų strypų išlinkį.
-Palyginti bandymais nustatytas įtempių reikšmes su teorinėmis.
-Palyginti skirtingai įtvirtintų strypų išlinkio ir įtempių reikšmes.
2. Bandymui reikalinga įranga ir priemonės.
-Specialus stendas su dinamometru.
-Domkratas.
-Plieninė liniuotė arba ruletė, kurių padalos vertė 1 mm.
-Slankmatis, kurio padalos vertė ne didesnė kaip 0,1 mm.
-LVDT poslinkio daviklių rodmenų registravimo įrenginys.
3. Darbo eiga.
-Slankmačiu 0,1 mm tikslumu išmatuojami bandomo strypo skerspjūvio matmenys.
-Rulete 1,0 mm tikslumu išmatuojamas strypų ilgis tarp įtvirtinimo taškų (nustatant
lanksčiai įtvirtinto strypo ilgį, matuojamas atstumas tarp lankstų ašių).

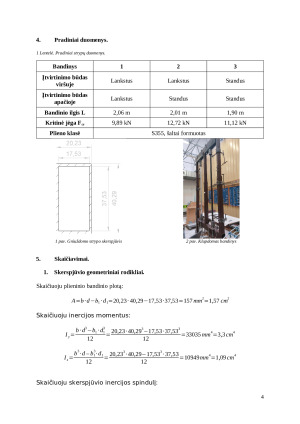

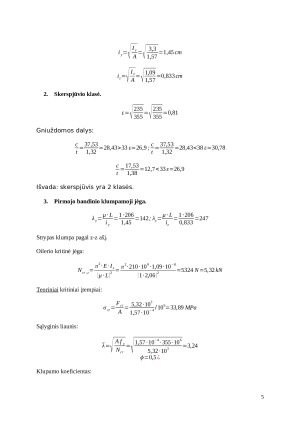

-Apskaičiuojamos strypo skerspjūvio charakteristikos.
-Pagal pateiktas formules apskaičiuojamos teorinės strypo kritinės jėgos Fcr, kritinių
įtempių σcr reikšmės.
-Strypas bandomas keliant apkrovą pakopomis. Kiekvienos pakopos metu
matuojamas strypo išlinkis būdingiausiuose taškuose. Bandymas atliekamas, kol
pasiekiama kritinė jėga Fcr.
-Bandinys nukraunamas ir nuskaitomi prietaisų rodmenys.

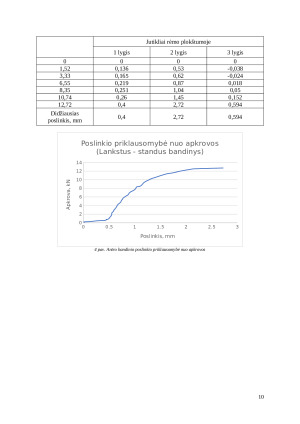

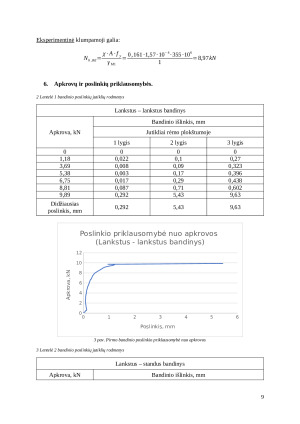

-Poslinkio jutiklių rodmenys surašomi į 2 lentelę (kitiems bandiniams duomenys
rašomi į 3, 4 lenteles).
-Pakeitus strypo galų įtvirtinimo sąlygas, bandymas vėl kartojamas.

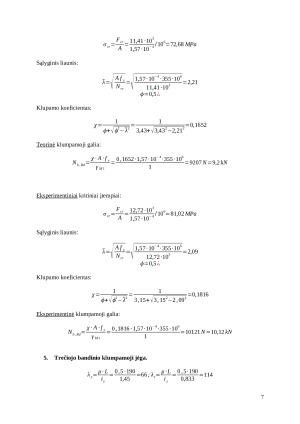

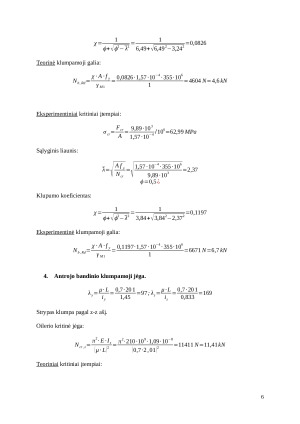

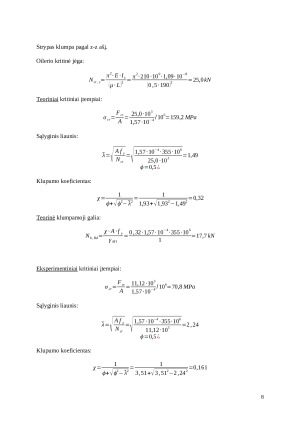

-Apskaičiuojami teoriniai Eulerio kritiniai įtempiai kiekvienam strypo galų
įtvirtinimo atvejui ir apskaičiuojamas centriškai gniuždomųjų strypų pastovumas
pagal Eurokodo reikalavimus.
-Suformuluojamos palyginimo išvados.
