Automobilio sėdynės elektrinės dalies analizė

Ištrauka

Laboratorinis darbas
Automobilio sėdynės elektrinės dalies analizė

Dėmesio:
Darbo metu privalu laikytis saugaus darbo instrukcijų. Stebėti aplinką, tausoti įrangą bei
prietaisus. Saugotis patiems galimų pavojų bei saugoti kitus nuo sužalojimų. Nedaryti darbo, jei
pastebite, kad darbo vieta ar įranga netvarkingi ir dirbti taip yra pavojinga. Apie pastebėtus saugaus
darbo taisyklių pažeidimus informuoti mokymo personalą.

Darbo tikslas:
Naudojant pateiktą įrangą, atlikti automobilio sėdynės elektrinės dalies analizę.

Darbo priemonės:
FSA 740 osciloskopas, multimetras, maitinimo šaltinis, testavimui naudojami kabeliai.

Darbo eiga:

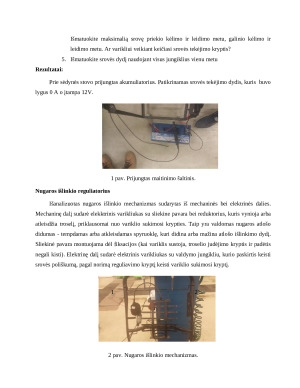

1.Prie sėdynės stendo prijunkite maitinimo šaltinį, srovės replėmis įsitikinkite, kad
grandine neteka srovė.
2.Paaiškinkite nugaros išlinkio reguliatoriaus mechaninės ir elektrinės dalies veikimą
(pavaros tipas, jungiklis). Įjungiant jungiklį išmatuokite grandine tekančios srovės
dydį su apkrova ir be jos. Ar varikliui veikiant keičiasi srovės tekėjimo kryptis?

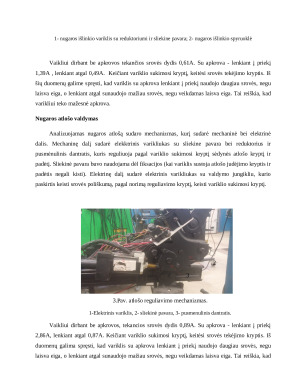

3.Paaiškinkite nugaros atlošo valdymo mechaninės ir elektrinės dalies veikimą
(pavaros tipas, jungiklis). Įjungiant jungiklį išmatuokite grandine tekančios srovės
dydį su apkrova ir be jos. Ar varikliui veikiant keičiasi srovės tekėjimo kryptis?
Įjunkite jungiklį ir laikykite tol, kol sėdynės atlošas pasieks galinę padėtį. Kaip
keičiasi srovė?

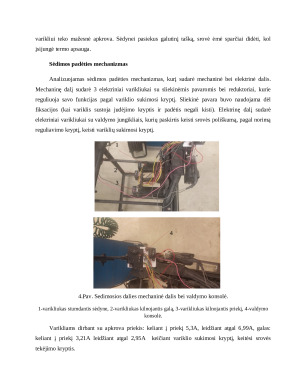

4.Paaiškinkite sėdimosios dalies mechaninės ir elektrinės dalies veikimą (pavaros
tipas, jungiklis). Kuris variklis valdo sėdimosios dalies priekinę ir kuris galinę dalį?
Išmatuokite maksimalią srovę priekio kėlimo ir leidimo metu, galinio kėlimo ir
leidimo metu. Ar varikliui veikiant keičiasi srovės tekėjimo kryptis?

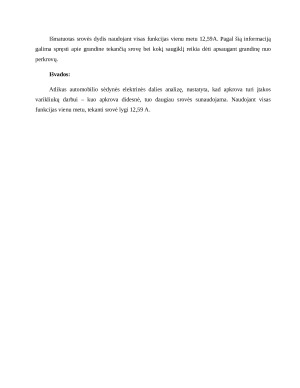

5.Išmatuokite srovės dydį naudojant visus jungiklius vienu metu
