PRAKTINIS DARBAS
ATITVAROS, SU NEVIENALYTĖMIS MEDŽIAGOMIS, VIDUTINĖS ŠILUMINĖS
VARŽOS SKAIČIAVIMAS

DALYKO TIKSLAS :
gebėti apskaičiuoti atitvarų šiluminę varžą;
žinoti pastatų konstrukcijų paskirtį ir keliamus joms statybinės fizikos reikalavimus.
ALYKO UŽDAVINIAI :
gebėti parinkti atitvarų sluoksnius, tinkamai izoliuojančius patalpas;
išmokti skaičiuoti atitvarų su nevienalytėmis medžiagomis vidutines šilumines varžas ir
šilumos perdavimo koeficientus.

KONTROLINIAI KLAUSIMAI:
1.Apibudinti šilumos laidumo koeficientą. Nurodyti jo dimensiją.
Šiluminis laidumas – medžiagos savybė praleisti šilumą, tai vadinama termoizoliacinė
medžiagos savybė. Šią savybę apibūdina šilumos laidumo koeficientas λ. Kuo mažesnė λ vertė,
tuo geresnėmis izoliacinėmis savybėmis pasižymi medžiaga.
[λ]=1W/m•K
2.Apibudinti šilumos perdavimo koeficientą. Nurodyti jo dimensiją.
Šilumos perdavimo koeficientas – šis koeficientas yra pagrindinis kriterijus, naudojamas
įvertinti pastato šiluminę izoliaciją. Pagal jį yra nustatomas šilumos kiekis, kuris gali
prasiskverbti per pertvarą.
[U]=1W/m2K
3.Kas tai yra šiluminė varža? Nurodyti jo dimensiją.
Šiluminė varža (R) – tai tam tikro storio gaminio gebėjimas priešintis šilumos
prasiskverbimui. Šiluminė varža priklauso nuo medžiagos šilumos laidumo koeficiento (λ),
izoliacinio sluoksnio storio (d).
[R]=1m2K/W

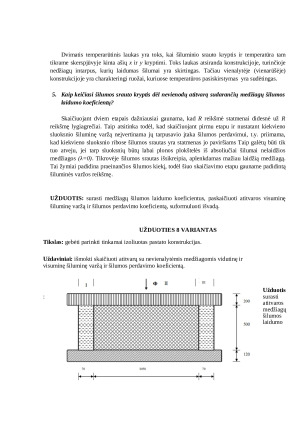

4.Kas tai yra atitvara su dvimačiu temperatūriniu lauku?
Dvimatis temperarūtinis laukas yra toks, kai šiluminio srauto kryptis ir temperatūra tam
tikrame skerspjūvyje kinta ašių x ir y kryptimi. Toks laukas atsiranda konstrukcijoje, turinčioje
nedžiagų intarpus, kurių laidumas šilumai yra skirtingas. Tačiau vienalytėje (vienarūšėje)
konstrukcijoje yra charakteringi ruožai, kuriuose temperatūros pasiskirstymas yra sudėtingas.
5.Kaip keičiasi šilumos srauto kryptis dėl nevienodų atitvarą sudarančių medžiagų šilumos
laidumo koeficientų?
Skaičiuojant dviem etapais dažniausiai gaunama, kad R reikšmė statmenai didesnė už R
reikšmę lygiagrečiai. Taip atsitinka todėl, kad skaičiuojant pirmu etapu ir nustatant kiekvieno
sluoksnio šiluminę varžą neįvertinama jų tarpusavio įtaka šilumos perdavimui, t.y. priimama,
kad kiekvieno sluoksnio ribose šilumos srautas yra statmenas jo paviršiams Taip galėtų būti tik
tuo atveju, jei tarp sluoksnių būtų labai plonos plokštelės iš absoliučiai šilumai nelaidžios
medžiagos (λ=0). Tikrovėje šilumos srautas išsikreipia, aplenkdamas mažiau laidžią medžiagą.
Tai žymiai padidina praeinančios šilumos kiekį, todėl šiuo skaičiavimo etapu gauname padidintą
šiluminės varžos reikšmę.

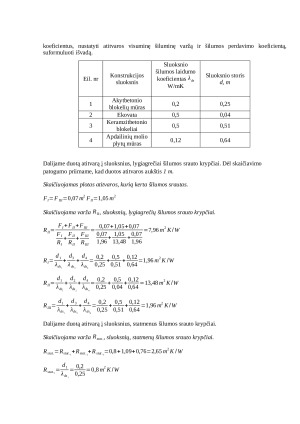

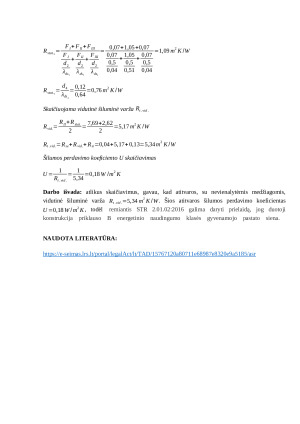

UŽDUOTIS: surasti medžiagų šilumos laidumo koeficientus, paskaičiuoti atitvaros visuminę
šiluminę varžą ir šilumos perdavimo koeficientą, suformuluoti išvadą.

UŽDUOTIES 8 VARIANTAS
Tikslas: gebėti parinkti tinkamai izoliuotas pastato konstrukcijas.
Uždaviniai: išmokti skaičiuoti atitvarų su nevienalytėmis medžiagomis vidutinę ir
visuminę šiluminę varžą ir šilumos perdavimo koeficientą.
