ALTERNATYVIOS LAIVŲ JĖGAINĖS
Pratybos
Pirma užduotis
Variantas 1
Darbo uždaviniai:
Pagal pasirinktą variantą, panaudojant jėgainės agregatų aprašus ir techninių parametrų
specifikacijas, sudaryti ir apskaičiuoti LJ energijos balanso schemas charakteringiems
eksploatacinių ir technologinių procesų režimams.
Atsižvelgiant į jėgainės konstrukciją, energijos nuostolius velenų linijoje ir laivo
mechaninės ir elektrinės galios poreikius nustatyti pagrindinių ir pagalbinių variklių būtiną
galingumą.
L aivo jėgainės aprašymas:
Laivo jėgainė susideda iš eigos variklių 1, dyzelinių generatorių 2, movų 3, veleno
generatoriaus 4 ir muliplikatpriaus 5, ir sraigto 6. Mechaninė energija iš eigos variklių 1, per movas
3, perduodama multiplikatoriui 5. Elektros energija, dirbant pagrindiniams varikliams, kai
prijungtas veleno generatorius, gaminama veleno generatoriuje, alternatyviai elektros energija gali
būti gaminama dyzeliniuose generatoriuose 2.

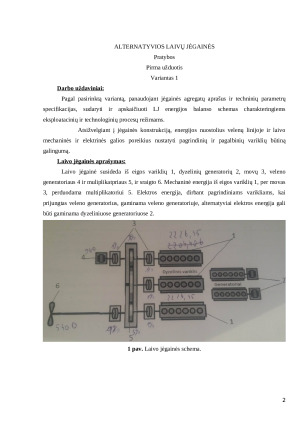

1 pav. Laivo jėgainės schema.
2

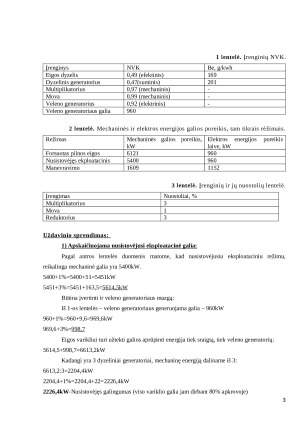

1 lentelė. Įrenginių NVK.
Įrenginys NVK Be, g/kwh
Eigos dyzelis 0,49 (efektinis) 169
Dyzelinis generatorius 0,47(suminis) 201
Multiplikatorius 0,97 (mechaninis) -
Mova 0,99 (mechaninis) -
Veleno generatorius 0,92 (elektrinis) -
Veleno generatoriaus galia960
2 lentelė. Mechaninės ir elektros energijos galios poreikis, tam tikrais rėžimais.
Režimas Mechaninės galios poreikis,
kW
Elektros energijos poreikis
laive, kW
Forsuotas pilnos eigos 6121 960
Nusistovėjęs ekploatacinis5400 960
Manevravimo 1609 1152
3 lentelė. Įrenginių ir jų nuostolių lentelė.
Įrengimas Nuostoliai, %
Multiplikatorius 3
Mova 1
Reduktorius 3
