Abiem galais įtvirtintų tempiamų gniuždomų strypų skaičiavimas

Panagrinėkime dviem galais įtvirtintą strypą (1.1 pav.). Šio strypo matmenys ir medžiagų savybės pateikti 1.1 paveikslo lentelėje. Sudarykime šio strypo ašinių jėgų N, įtempių σ ir poslinkių w diagramas. 1.1 pav. Strypo schema

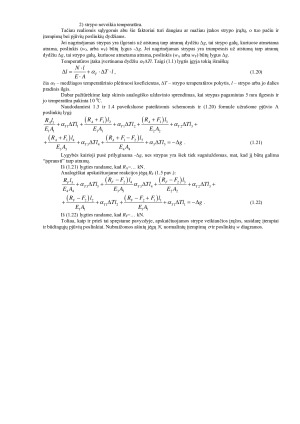

Pradžioje, kad būtų paprasčiau, priimkime, kad strypas pagamintas be gamybinių netikslumų (t.y. jo ilgis yra lygus atstumui tarp atramų) ir nevertinkime temperatūrinių poveikių.

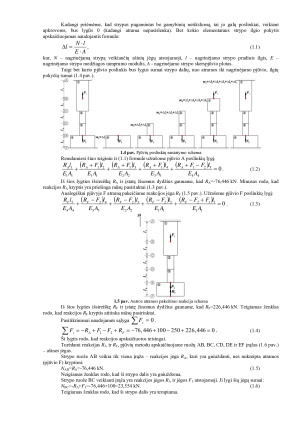

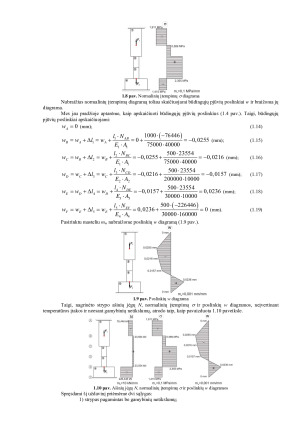

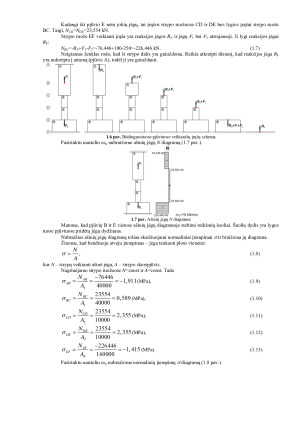

Pirmiausiai pasižymėkime būdinguosius pjūvius (1.2 pav.) – pjūvius, kuriose:

1) yra pridėtos ašinės jėgos;

2) pasikeičia strypo skerspjūvis;

3) pasikeičia strypo medžiaga.
